概述
定制DVS模块适用于对机箱尺寸有特殊要求的客户，我们可以根据客户提供的机箱尺寸设计DVS模块。把分布式光纤振动DVS系统的光路硬件和DVS采集卡进行集成，通过千兆以太网对外输出信号。模块尺寸小，适合用于光纤监测系统设备，光缆寻线仪等定制化设备。
特性
- 定制化需求，根据客户的机箱尺寸进行定制化设计。
- 高集成度（UNL，AOM，EDFA，BPD，采集卡）
- 振动数据信息千兆网口输出
应用
- 光缆监测设备
- φ-OTDR 系统
- DVS分布式振动监测
- 光缆寻线仪，便携式设备
性能参数
表2-1 性能参数表
| DVS-A集成模块 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
|---|---|---|---|---|---|
| 功率 | 17 | 18 | 23 | W | |
| 工作电压 | 24 | V | DC | ||
| 工作温度 | -20 | 60 | ℃ | ||
| 存储温度 | -30 | 70 | ℃ | ||
| 模块参数 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
| 测量距离 | 40 | km | |||
| 脉冲宽度 | 50 | 500 | ns | ||
| 预热时间 | <10 | Min | |||
| 工作电压 | 4.8 | 5.2 | V | DC | |
| 功率 | 3.5 | 9 | 15 | W | |
| 工作温度 | -20 | 60 | ℃ | ||
| 存储温度 | -30 | 70 | ℃ | ||
| 通信接口 | RS-232 | ||||
| 通信协议 | Modbus-RTU | ||||
| 超窄线宽光源 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
| 工作波长 | 1530 | 1550 | 1570 | nm | |
| 输出功率 | 10 | 13 | dBm | ||
| 线宽 | <3 | kHz | |||
| 相对强度噪声 | <120 | dB/Hz | |||
| 波长漂移 | ±1 | pm | |||
| 功率稳定度 | ±2% | 全温范围 | |||
| 边模抑制比 | 60 | dB | |||
| 脉冲EDFA | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
| 工作波长范围 | 1550.12 | nm | |||
| 输入峰值光功率 | 10 | dBm | |||
| 输入平均光功率 | -35 | -30 | dBm | ||
| 输出峰值光功率 | 23 | dBm | |||
| 输出平均光功率 | 0 | dBm | |||
| 重复频率 | 100 | kHz | |||
| 噪声系数 | 5.5 | dB | |||
| 偏振相关增益 | 0.5 | dB | |||
| 偏振模色散 | 0.5 | ps | |||
| 声光调制器 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
| 工作波长范围 | 1520 | 1550 | 1580 | nm | |
| 平均光功率 | 0.5 | W | |||
| 最大脉冲光功率 | 0.5 | kW | |||
| 插入损耗 | 2.5 | 3 | dB | ||
| 消光比 | 50 | dB | |||
| 上升/下降时间 | 30 | ns | |||
| 频率 | 80 | MHz | |||
| 驻波比 | 1.2:1 | ||||
| 输入阻抗 | 50 | Ω | |||
| 射频功率 | 2.5 | W | |||
| 频移 | 80 | MHz | |||
| 平衡探测器 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
| 带宽 | 80 | MHz | |||
| 增益 | 80 | kV/A | |||
| NEP | 30 | pW/Sqrt(Hz) | |||
| 数据采集卡 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
| 采样率 | 100 | MSps | |||
| 位数 | 12 | bits | |||
| 模拟带宽 | 50 | MHz | |||
| 输入阻抗 | 50 | Ω | |||
| 偏压电压 | -1 | 1 | V | 可设置 | |
| SFDR | 88 | dBc | |||
| 通道数 | 1 | 2 | |||
| 输出接口 | RJ45，千兆以太网 | ||||
| IP地址 | 192.168.137.2 | ||||
| 端口 | 6002 | ||||
| 传输协议 | UDP | ||||
| 光纤传感解调算法 | 支持 | ||||
定制实例

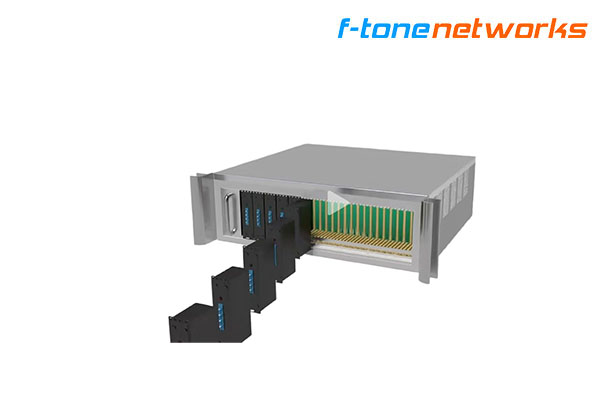

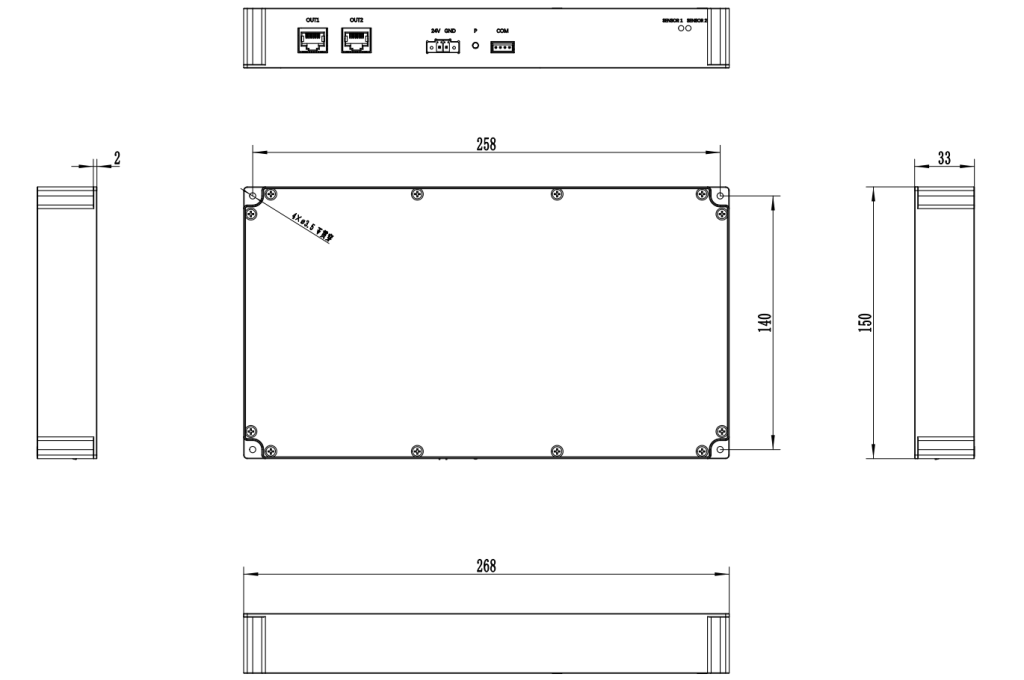

机械尺寸图
以下为集成模块的尺寸图，模块整体尺寸为 190*150*33mm，不含连接器及光纤，为了确保模块的散热性能，在安装该模块时，应该确保有良好的通风环境。光纤法兰及同轴接头，在不使用的时候请使用相应的保护帽将其保护起来，以免弄脏接头。

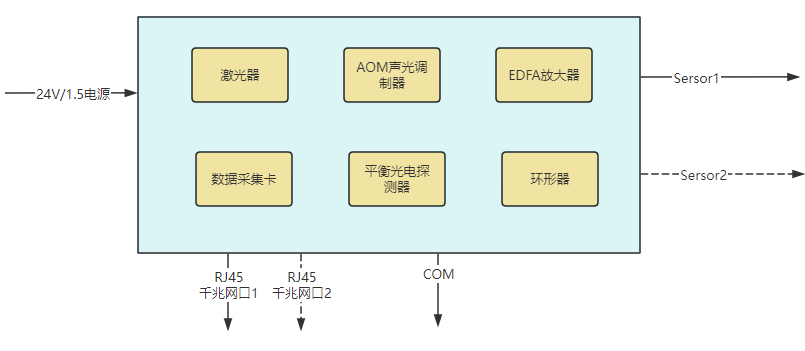

原理框图
接口定义
DVS-A集成模块接口定义如下表。
| 接口类型 | 丝印 | 说明 |
|---|---|---|
| 绿色插拔端子 | 24V | 直流电源+24V供电 |
| GND | 直流电源GND | |
| 白色插拔端子 | COM | 串口，TTL电平，与电脑通信用于调整参数 |
| 光纤接口 | Sensor1 | 接传感光纤1，默认FC/APC接头，单通道产品使用此接口 |
| 光纤接口 | Sensor2 | 接传感光纤2，默认FC/APC接头 |
| 网络接口 | OUT1 | 模块通道1网络输出信号，单通道产品使用此接口 |
| 网络接口 | OUT2 | 模块通道2输出信号 |
订货信息
| 产品类别 | 探测距离 | 通道数 |
|---|---|---|
| FT-VC-DVS：定制化DVS模块+采集卡 | 40：40km | 1:1通道 |
| 60：60km | 2:2通道 |
DAS一体化模块选型表
| 型号 | 类型 | 通道数 | 监测距离 | 中频 | 激光器 | 特点 |
| FT-VC-DAS-V4-40-1-A80 | 常规单模型 | 1 | ≤40km | 80M | <3kHz | 高性价比 |
| FT-VC-DAS-V4-40-2-A80 | 常规单模型 | 2 | ≤40km | 80M | <3kHz | 高性价比 |
| FT-VC-DAS-V4-40-1-A200 | 常规单模型 | 1 | ≤40km | 200M | <3kHz | 空间分辨率可调高 |
| FT-VC-DAS-V4-40-2-A200 | 常规单模型 | 2 | ≤40km | 200M | <3kHz | 空间分辨率可调高 |
| FT-VC-DAS-V4-40-1-A80-1k | 常规单模型 | 1 | ≤40km | 80M | <1kHz | 高性能的光源 |
| FT-VC-DAS-V4-40-1-A200-1k | 常规单模型 | 1 | ≤40km | 200M | <1kHz | 高性能的光源 |
| FT-VC-DAS-V4-60-1-A80 | 常规单模型 | 1 | ≤60km | 80M | <3kHz | 监测距离长 |
| FT-VC-DAS-V4-60-2-A80 | 常规单模型 | 2 | ≤60km | 80M | <3kHz | 监测距离长 |
| FT-VC-DAS-V4-60-1-A200 | 常规单模型 | 1 | ≤60km | 200M | <3kHz | 空间分辨率和距离兼顾 |
| FT-VC-DAS-V4-60-2-A200 | 常规单模型 | 2 | ≤60km | 200M | <3kHz | 空间分辨率和距离兼顾 |
| FT-VC-DAS-UNP-40-1-80M-PM | 偏振分集型 | 1 | ≤40km | 80M | <3kHz | 消除偏振衰落 |
| FT-VC-DAS-UNP-40-1-200M-PM | 偏振分集型 | 1 | ≤40km | 200M | <3kHz | 消除偏振衰落 |
| FT-VC-DAS-UNP-40-1-80M | 窄脉冲 | 1 | ≤40km | 80M | <3kHz | 窄脉冲模块 |
| FT-VC-DAS-UNP-40-2-80M | 窄脉冲 | 2 | ≤40km | 80M | <3kHz | 窄脉冲模块 |
| FT-VC-DAS-UNP-40-1-200M | 窄脉冲 | 1 | ≤40km | 200M | <3kHz | 窄脉冲模块 |
| FT-VC-DAS-UNP-40-2-200M | 窄脉冲 | 2 | ≤40km | 200M | <3kHz | 窄脉冲模块 |
| FT-VC-DAS-RF-1-1-40-80 | 全时钟同步 | 1 | ≤40km | 80M | <1kHz | 信号更纯净 |
| FT-VC-DAS-RF-2-1-40-80 | 全时钟同步 | 2 | ≤40km | 80M | <1kHz | 信号更纯净 |
| FT-VC-DAS-RF-1-3-40-80 | 全时钟同步 | 1 | ≤40km | 80M | <3kHz | 信号更纯净 |
| FT-VC-DAS-RF-2-3-40-80 | 全时钟同步 | 2 | ≤40km | 80M | <3kHz | 信号更纯净 |
| FT-VC-DAS-RF-1-1-40-200 | 全时钟同步 | 1 | ≤40km | 200M | <1kHz | 信号更纯净 |
| FT-VC-DAS-RF-2-1-40-200 | 全时钟同步 | 2 | ≤40km | 200M | <1kHz | 信号更纯净 |
| FT-VC-DAS-RF-1-3-40-200 | 全时钟同步 | 1 | ≤40km | 200M | <3kHz | 信号更纯净 |
| FT-VC-DAS-RF-2-3-40-200 | 全时钟同步 | 2 | ≤40km | 200M | <3kHz | 信号更纯净 |
| FT-VC-DAS-CFS-40-250-1 | 全集成模块 | 1 | ≤40km | 80M | <3kHz | DAS光路+采集卡+体积小 |
| FT-VC-DAS-CFS-40-250-2 | 全集成模块 | 2 | ≤40km | 80M | <3kHz | 全集成2路 |
| FT-VC-DAS-CFS-60-250-1 | 全集成模块 | 1 | ≤60km | 80M | <3kHz | 距离长 |
| FT-VC-DAS-CFS-60-250-2 | 全集成模块 | 2 | ≤60km | 80M | <3kHz | 距离长 |
采集卡选型表
| 产品型号 | 采样率 | 通道数 | 接口类型 | 核心功能特性 | 典型应用 |
| FT-VC-DAQ-2480 | 250M | 2通道 | PCIe x8 | DAS高速采集 性价比之选 | 分布式声学传感 (DAS) |
| FT-VC-DAQ-2480-E | 250M | 2通道 | 千兆以太网 (RJ45) | DAS高速采集 性价比之选 | 分布式声学传感 (DAS)，测风雷达 |
| FT-VC-DAQ-2480-OE | 250M | 2通道 | 万兆光口 (Spf+ 10G) | 光口传输，边缘部署 | 分布式声学传感 (DAS) |
| FT-VC-DAQ-2510D | 1G | 2通道 | PCIe x8 | 硬件IQ解调 高分辨率 | 高精度DAS系统 |
| FT-VC-DAQA-2510 | 1G | 2通道 | PCIe x8 | 集成AWG扫频源 一体化方案 | 啁啾DAS系统，雷达，OCT，高精度扫频光纤传感系统 |
| FT-VC-DTS-ETH-250M-2 | 250M | 2通道 | 千兆以太网 (RJ45) | DTS测温专用优化 低噪声设计 | 分布式温度传感 (DTS)，气象雷达 |
| FT-VC-DVS-ETH-100M-2 | 100M | 2通道 | 千兆以太网 (RJ45) | DVS采集卡集成平均及差分算法 | 分布式光纤振动传感 (DVS) |
北亿纤通旗下吴教授2022-2025年连续四年入选全球前2%顶尖科学家榜单(https://elsevier.digitalcommonsdata.com/datasets/btchxktzyw/6）
本产品仅展示部分参数（161），如有需要，请联系我们。
