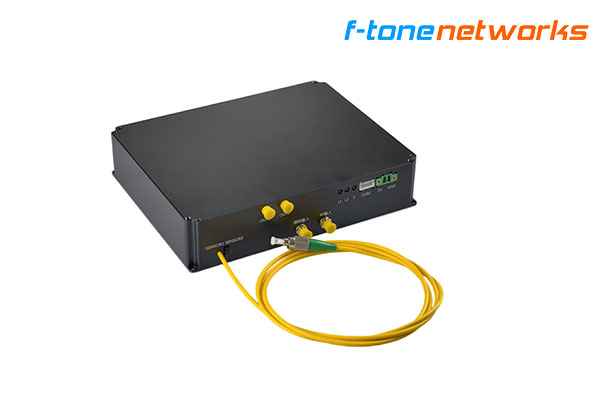

产品介绍
全时钟同步射频RF输入的DAS一体模块能够有效的解决市面上常见DAS的异常频率问题，获取更稳定纯净的信号。配合北亿纤通的高速DAS采集卡，用户能够实现更多的DAS个性化需求。
产品特点
● 支持全时钟同步射频RF信号输入
● 在不同脉冲频率及温度下稳定性高，信号纯净
核心参数
| 参数名 | 参数值 | 备注 |
|---|---|---|
| 通道数 | 1 | 可选2通道 |
| 每通道支持距离 | 40km | |
| 激光器线宽 | <3kHz | 1k可选 |
| 中频 | 200M | 80M可选 |
| RF射频输入 | 支持 | |
| 空间分辨率 | 3~10米 | 根据光缆长度调整，可用20ns脉宽~100ns脉宽 |
| 模块调试接口 | 串口TTL | |
| 模块调试协议 | Modbus-RTU | |
| 工作温度 | -20~60℃ | |
| 存储温度 | -40~80℃ |
订购信息
| 型号 | 通道数 | 光源线宽 | 监测距离 | 中频 |
|---|---|---|---|---|
| FT-VC-DAS-RF | 1：单通道 2：双通道 | 1：线宽<1kHz 3：线宽<3kHz | 40: 40km | 200：200M中频 80：80M中频 |
例如：需要采购一个单通道，线宽1k，200M的中频的模块，那么型号就是：FT-VC-DAS-RF-1-1-40-200
DAS一体化模块选型表
| 型号 | 类型 | 通道数 | 监测距离 | 中频 | 激光器 | 特点 |
| FT-VC-DAS-V4-40-1-A80 | 常规单模型 | 1 | ≤40km | 80M | <3kHz | 高性价比 |
| FT-VC-DAS-V4-40-2-A80 | 常规单模型 | 2 | ≤40km | 80M | <3kHz | 高性价比 |
| FT-VC-DAS-V4-40-1-A200 | 常规单模型 | 1 | ≤40km | 200M | <3kHz | 空间分辨率可调高 |
| FT-VC-DAS-V4-40-2-A200 | 常规单模型 | 2 | ≤40km | 200M | <3kHz | 空间分辨率可调高 |
| FT-VC-DAS-V4-40-1-A80-1k | 常规单模型 | 1 | ≤40km | 80M | <1kHz | 高性能的光源 |
| FT-VC-DAS-V4-40-1-A200-1k | 常规单模型 | 1 | ≤40km | 200M | <1kHz | 高性能的光源 |
| FT-VC-DAS-V4-60-1-A80 | 常规单模型 | 1 | ≤60km | 80M | <3kHz | 监测距离长 |
| FT-VC-DAS-V4-60-2-A80 | 常规单模型 | 2 | ≤60km | 80M | <3kHz | 监测距离长 |
| FT-VC-DAS-V4-60-1-A200 | 常规单模型 | 1 | ≤60km | 200M | <3kHz | 空间分辨率和距离兼顾 |
| FT-VC-DAS-V4-60-2-A200 | 常规单模型 | 2 | ≤60km | 200M | <3kHz | 空间分辨率和距离兼顾 |
| FT-VC-DAS-UNP-40-1-80M-PM | 偏振分集型 | 1 | ≤40km | 80M | <3kHz | 消除偏振衰落 |
| FT-VC-DAS-UNP-40-1-200M-PM | 偏振分集型 | 1 | ≤40km | 200M | <3kHz | 消除偏振衰落 |
| FT-VC-DAS-UNP-40-1-80M | 窄脉冲 | 1 | ≤40km | 80M | <3kHz | 窄脉冲模块 |
| FT-VC-DAS-UNP-40-2-80M | 窄脉冲 | 2 | ≤40km | 80M | <3kHz | 窄脉冲模块 |
| FT-VC-DAS-UNP-40-1-200M | 窄脉冲 | 1 | ≤40km | 200M | <3kHz | 窄脉冲模块 |
| FT-VC-DAS-UNP-40-2-200M | 窄脉冲 | 2 | ≤40km | 200M | <3kHz | 窄脉冲模块 |
| FT-VC-DAS-RF-1-1-40-80 | 全时钟同步 | 1 | ≤40km | 80M | <1kHz | 信号更纯净 |
| FT-VC-DAS-RF-2-1-40-80 | 全时钟同步 | 2 | ≤40km | 80M | <1kHz | 信号更纯净 |
| FT-VC-DAS-RF-1-3-40-80 | 全时钟同步 | 1 | ≤40km | 80M | <3kHz | 信号更纯净 |
| FT-VC-DAS-RF-2-3-40-80 | 全时钟同步 | 2 | ≤40km | 80M | <3kHz | 信号更纯净 |
| FT-VC-DAS-RF-1-1-40-200 | 全时钟同步 | 1 | ≤40km | 200M | <1kHz | 信号更纯净 |
| FT-VC-DAS-RF-2-1-40-200 | 全时钟同步 | 2 | ≤40km | 200M | <1kHz | 信号更纯净 |
| FT-VC-DAS-RF-1-3-40-200 | 全时钟同步 | 1 | ≤40km | 200M | <3kHz | 信号更纯净 |
| FT-VC-DAS-RF-2-3-40-200 | 全时钟同步 | 2 | ≤40km | 200M | <3kHz | 信号更纯净 |
| FT-VC-DAS-CFS-40-250-1 | 全集成模块 | 1 | ≤40km | 80M | <3kHz | DAS光路+采集卡+体积小 |
| FT-VC-DAS-CFS-40-250-2 | 全集成模块 | 2 | ≤40km | 80M | <3kHz | 全集成2路 |
| FT-VC-DAS-CFS-60-250-1 | 全集成模块 | 1 | ≤60km | 80M | <3kHz | 距离长 |
| FT-VC-DAS-CFS-60-250-2 | 全集成模块 | 2 | ≤60km | 80M | <3kHz | 距离长 |
采集卡选型表
| 产品型号 | 采样率 | 通道数 | 接口类型 | 核心功能特性 | 典型应用 |
| FT-VC-DAQ-2480 | 250M | 2通道 | PCIe x8 | DAS高速采集 性价比之选 | 分布式声学传感 (DAS) |
| FT-VC-DAQ-2480-E | 250M | 2通道 | 千兆以太网 (RJ45) | DAS高速采集 性价比之选 | 分布式声学传感 (DAS)，测风雷达 |
| FT-VC-DAQ-2480-OE | 250M | 2通道 | 万兆光口 (Spf+ 10G) | 光口传输，边缘部署 | 分布式声学传感 (DAS) |
| FT-VC-DAQ-2510D | 1G | 2通道 | PCIe x8 | 硬件IQ解调 高分辨率 | 高精度DAS系统 |
| FT-VC-DAQA-2510 | 1G | 2通道 | PCIe x8 | 集成AWG扫频源 一体化方案 | 啁啾DAS系统，雷达，OCT，高精度扫频光纤传感系统 |
| FT-VC-DTS-ETH-250M-2 | 250M | 2通道 | 千兆以太网 (RJ45) | DTS测温专用优化 低噪声设计 | 分布式温度传感 (DTS)，气象雷达 |
| FT-VC-DVS-ETH-100M-2 | 100M | 2通道 | 千兆以太网 (RJ45) | DVS采集卡集成平均及差分算法 | 分布式光纤振动传感 (DVS) |
