产品概述

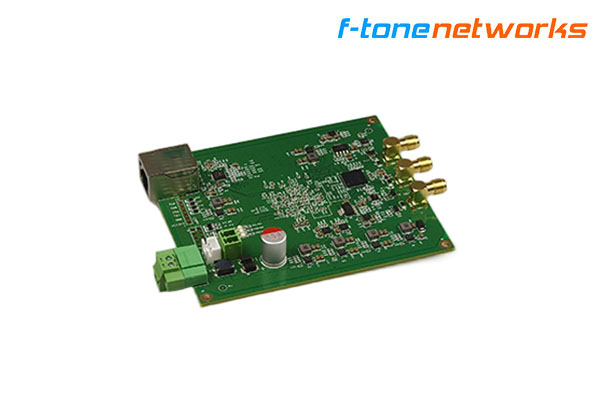

FT-VC-DTS-ETH-250M-2 网口高速采集卡属于高速 DAQ 采集卡系列微弱信号专用采集硬件，专为分布式拉曼 DTS 光纤测温系统研发，同时兼容气溶胶激光雷达微弱回波信号采集；双通道 12bit ADC，支持软件切换 100MSps/250MSps 采样速率，适配不同距离、不同空间分辨率项目；内置硬件累加平均算法，最高 65536 次累加放大微弱拉曼信号，显著降低噪声；支持 TTL 外触发实现光路同步，千兆网口 UDP 低延迟传输；板卡分为裸板 FT-VC-DTS-ETH-250M-2、带外壳 FT-VC-DTS-ETH-250M-2A 两个版本，尺寸小巧、12V 低功耗，是 DTS 设备厂商 OEM 配套、高校拉曼测温科研、气溶胶雷达研发首选采集硬件。
产品定位（DTS 测温 / 气溶胶雷达双用途小型网口 DAQ）
● 批量研发生产DTS的企业厂商，最求性价比，拥有自己的DTS模块但还需要选择一款DTS采集卡的客户。
● 科研客户研发自己的DTS系统。
● 气溶胶雷达触发采样
核心产品优势
● 采样率100MSps/250MSps可设置
● 12bits双通道同步实时采样
● 支持触发输入采样（TTL 3.3-5V）/触发输出（TTL 3.3V）
● 千兆网口，UDP传输协议
● ±2.0V输入范围（可定制）
● 内置平均算法，平均次数最大可达65536次
● 每通道支持32768个点
应用场景
● 电力电缆、管廊、隧道成套 DTS 光纤测温主机 OEM 配套
● 油气储罐、输油管线分布式拉曼温度监测系统硬件
● 煤矿皮带、化工仓储高温火灾预警测温设备采集单元
● 高校拉曼 DTS 测温算法、气溶胶激光雷达科研实验平台
● 小型便携式光纤测温巡检仪器嵌入式采集硬件
完整硬件规格参数对照表
| 参数 | FT-VC-DTS-ETH-250M-2 | 备注 |
|---|---|---|
| 输入通道数 | 2 | 2通道同步采样 |
| 位数 | 12 | bits |
| 采样率 | 100M/250M | 可通过接口调用进行切换 |
| 采样点数 | ≤32768 | 设置为100M采样可覆盖32km光缆，设置为250M可覆盖13km |
| 内置平均 | ≤65536次 | 具体次数可设置 |
| 支持触发输入采样 | TTL 3.3-5V | 也可以选择触发输出（TTL 3.3V） |
| 输入电压范围 | ±2.0V | （可定制） |
| 输入耦合方式 | 直流耦合 | 50欧姆输入阻抗 |
| 通信接口及协议 | RJ45千兆网口，UDP协议 | |
| 供电 | 12V/0.6A供电 | |
| 工作温度 | -20~60℃ | |
| 机械尺寸 | 105mm(L) x 90mm(W) |
板卡机械安装尺寸图纸
UDP 通信流程与协议说明
采用UDP通信，采集卡IP为192.168.137.2，端口为8028，采用小端数据格式
默认采样点数为16384，平均次数为30000，采样时钟频率250M，外部触发，工作流如下图所示。
数据通信协议格式定义
| 序号 | 字段名称 | 数据类型 | 字节数 | 备注 |
|---|---|---|---|---|
| 1 | 帧头 | uint8_t | 4 | 固定为0x21 0x41 0x32 0x10，用于校验数据帧起始位置 |
| 2 | 数据桢序号 | uint32_t | 4 | 用于表示数据桢的序号，采集卡应答时会使用相同的数据桢序号 |
| 3 | 应答IP地址 | uint8_t | 4 | 用于指定采集卡的应答数据发送至哪个IP地址，例如应答IP地址为192.168.137.2时，采集卡的应答数据会发送到IP地址为192.168.137.2的主机。 |
| 4 | 应答端口 | uint16_t | 2 | 用于指定采集卡的应答数据发送至哪个端口，例如应答IP地址为192.168.137.2，应答端口为20000时，采集卡的应答数据会发送至IP地址为192.168.137.2的主机的20000端口。 |
| 5 | 命令 | uint16_t | 2 | 目前支持的命令： 0x0001：查询采集卡版本号 0x0002：设置采集卡采样点数 0x0003：查询采集卡采样点数 0x0004：设置采集卡平均次数 0x0009：查询采集卡平均次数 0x000A：启动采集卡开始采样 0x000B：查询采集卡采样状态 0x000C：强制采集卡停止采样 0x000D：读取A通道数据 0x000E：读取B通道数据 |
| 6 | 有效载荷 | – | – | 由具体命令确定 |
应答命令格式：
| 序号 | 字段名称 | 数据类型 | 字节数 | 备注 |
|---|---|---|---|---|
| 1 | 帧头 | uint8_t | 4 | 固定为0x21 0x41 0x32 0x10，用于校验数据帧起始位置 |
| 2 | 数据桢序号 | uint32_t | 4 | 数据桢的序号，采集卡应答时会使用与所应答的设置/查询命令相同的数据桢序号 |
| 3 | 应答IP地址 | uint8_t | 4 | 与所应答的设置/查询命令中同字段的内容保持一致 |
| 4 | 应答端口 | uint16_t | 2 | 与所应答的设置/查询命令中同字段的内容保持一致 |
| 5 | 命令 | uint16_t | 2 | 与所应答的设置/查询命令中的命令或上0x8000，例如原指令为0x0001，应答时指令为0x8001 |
| 6 | 有效载荷 | – | – | 由具体命令确定 |
北亿纤通旗下吴教授2022-2025年连续四年入选全球前2%顶尖科学家榜单(https://elsevier.digitalcommonsdata.com/datasets/btchxktzyw/6）
本产品仅展示部分参数（161），如有需要，请联系我们。
