产品概述

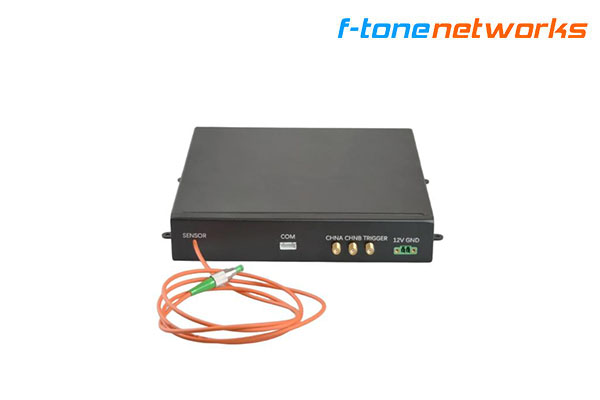

FT-VC-DTS-MC 一体化光路模块属于分布式光纤传感DTS 配套核心光路单元，将脉冲激光光源、雪崩光电探测器、拉曼 WDM 波分复用器件集成小型金属壳体；无需整机机箱即可单独供货，向外输出同步触发脉冲与两路拉曼散射模拟电信号，客户搭配自研高速采集卡即可搭建完整分布式光纤测温系统；支持 62.5/125、50/125 多模、9/125 单模三种尾纤规格，脉冲频率 5~20kHz 可调，单通道最远监测 10km，适配电力、油气、隧道消防 DTS 设备研发厂商、高校测温科研平台。
产品特性
● 高集成度（激光器，APD，WDM）
● 2通道斯托斯/反斯托克斯光模拟电压信号输出
● 高可靠性
● 外形结构可定制化设计
应用场景
● DTS 光纤测温设备厂商整机光路配套、ODM/OEM 开发
● 电力电缆、油气管道、隧道消防分布式测温系统搭建
● 煤矿、化工仓储高温监测设备核心光路单元
● 高校光电实验室拉曼散射测温科研实验平台
规格参数
| 参数 | 单位 | 最小值 | 典型值 | 最大值 | 备注 |
|---|---|---|---|---|---|
| 测量距离 | km | 10 | |||
| 中心波长 | nm | 1550.12 | |||
| 谱宽（ 30dB） | nm | 0.3 | 1 | ||
| 输出峰值光功率 | W | 30 | |||
| 重复频率 | kHz | 5 | 20 | ||
| 脉冲宽度 | ns | 5 | 120 | ||
| 触发方式 | 激光器向外触发 | 自研采集卡需要接收触发脉冲信号 | |||
| 工作温度 | ℃ | -10 | – | 50 | |
| 储存温度 | ℃ | -40 | – | 70 | |
| 功耗 | W | – | 14 | 20 | |
| 工作电压 | V | 9 | 12 | 13 | |
| 尾纤类型 | / | 62.5/125多模光纤，FC/APC接头 | |||
| 出纤长度 | m | ≥1 | |||

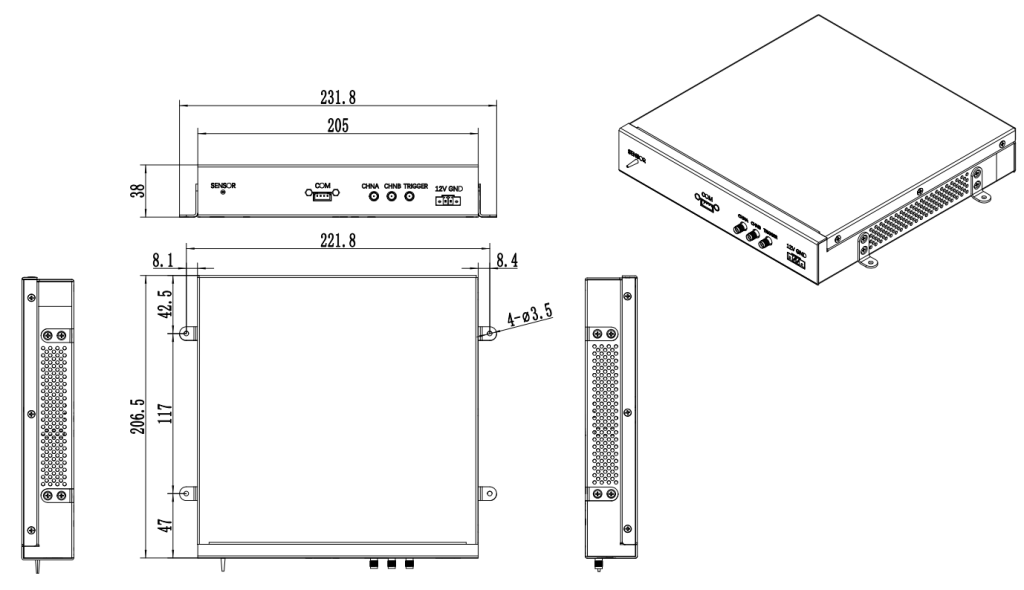

机械尺寸图
接口定义
| 序号 | 名称 | 接口类型 | 功能说明 |
|---|---|---|---|
| 1 | 12V | WJ15EDGRM-3.81-2P | 电源输入端口 12VDC 2A |
| 2 | GND | WJ15EDGRM-3.81-2P | 电源输入端口 GND |
| 3 | CHNA | SMA母头 | 1450nm电信号输出接口 |
| 4 | CHNB | SMA母头 | 1660nm电信号输出接口 |
| 5 | TRIGGER | SMA母头 | 调制信号输出接口:5V方波 |
| 6 | COM | XH2.54-4P | 脉冲激光器调试接口 |
| 7 | SENSOR | FC/APC | 62.5/125多模光纤 |
通信协议
COM口通信协议、通信内容请参考纳秒脉冲激光器模块规格书。
