产品描述

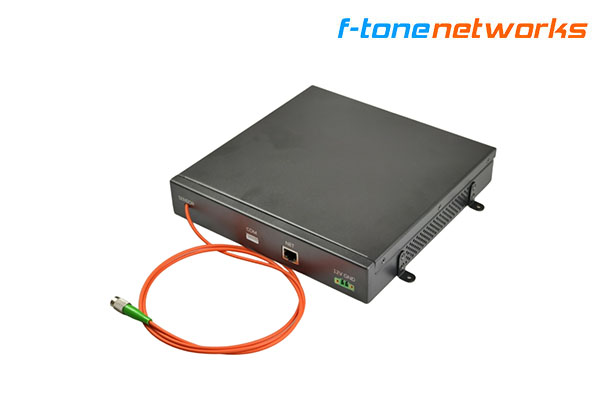

FT-VC-DTS-M 是一款DTS集成模块，该模块中把激光器+WDM+APD+采集卡进行了集成，极大简化了系统的复杂性，采用千兆网口UDP协议进行采集数据，模块可以输出斯托克斯光和反斯托克斯光信号；用户只需要专注DTS的上位机解调软件的开发。
适用用户
- 对产品价格敏感，并且拥有软件研发能力的DTS测温企业
- 科研用户简化系统接线，专注于解调算法
产品特点
- 高集成度，模块尺寸小
- UDP网络通信，读取数据简单易用。
关键参数
| 参数 | 单位 | 最小值 | 典型值 | 最大值 |
|---|---|---|---|---|
| 中心波长 | nm | – | 1550.12 | – |
| 谱宽（ 20dB） | nm | – | 0.3 | 1 |
| 输出峰值光功率 | W | 30 | ||
| 重复频率 | kHz | 5 | – | 20 |
| 脉冲宽度 | ns | 5 | – | 120 |
| 采样率 | MSps | 250 | ||
| 采样精度 | m | 0.4 | ||
| 工作温度 | ℃ | -15 | – | 55 |
| 储存温度 | ℃ | -40 | – | 85 |
| 功耗 | W | – | 13 | |
| 工作电压 | V | 9 | 12 | 13 |
| 数据输出接口 | / | 千兆网口，UDP协议 | ||
| 光源通信协议 | / | Modbus RTU从机 | ||
| 尾纤类型 | / | 62.5/125多模光纤，FC/APC接头（或客户指定） | ||
| 出纤长度 | m | ≥1 | ||
DAS一体化模块选型表
| 型号 | 类型 | 通道数 | 监测距离 | 中频 | 激光器 | 特点 |
| FT-VC-DAS-V4-40-1-A80 | 常规单模型 | 1 | ≤40km | 80M | <3kHz | 高性价比 |
| FT-VC-DAS-V4-40-2-A80 | 常规单模型 | 2 | ≤40km | 80M | <3kHz | 高性价比 |
| FT-VC-DAS-V4-40-1-A200 | 常规单模型 | 1 | ≤40km | 200M | <3kHz | 空间分辨率可调高 |
| FT-VC-DAS-V4-40-2-A200 | 常规单模型 | 2 | ≤40km | 200M | <3kHz | 空间分辨率可调高 |
| FT-VC-DAS-V4-40-1-A80-1k | 常规单模型 | 1 | ≤40km | 80M | <1kHz | 高性能的光源 |
| FT-VC-DAS-V4-40-1-A200-1k | 常规单模型 | 1 | ≤40km | 200M | <1kHz | 高性能的光源 |
| FT-VC-DAS-V4-60-1-A80 | 常规单模型 | 1 | ≤60km | 80M | <3kHz | 监测距离长 |
| FT-VC-DAS-V4-60-2-A80 | 常规单模型 | 2 | ≤60km | 80M | <3kHz | 监测距离长 |
| FT-VC-DAS-V4-60-1-A200 | 常规单模型 | 1 | ≤60km | 200M | <3kHz | 空间分辨率和距离兼顾 |
| FT-VC-DAS-V4-60-2-A200 | 常规单模型 | 2 | ≤60km | 200M | <3kHz | 空间分辨率和距离兼顾 |
| FT-VC-DAS-UNP-40-1-80M-PM | 偏振分集型 | 1 | ≤40km | 80M | <3kHz | 消除偏振衰落 |
| FT-VC-DAS-UNP-40-1-200M-PM | 偏振分集型 | 1 | ≤40km | 200M | <3kHz | 消除偏振衰落 |
| FT-VC-DAS-UNP-40-1-80M | 窄脉冲 | 1 | ≤40km | 80M | <3kHz | 窄脉冲模块 |
| FT-VC-DAS-UNP-40-2-80M | 窄脉冲 | 2 | ≤40km | 80M | <3kHz | 窄脉冲模块 |
| FT-VC-DAS-UNP-40-1-200M | 窄脉冲 | 1 | ≤40km | 200M | <3kHz | 窄脉冲模块 |
| FT-VC-DAS-UNP-40-2-200M | 窄脉冲 | 2 | ≤40km | 200M | <3kHz | 窄脉冲模块 |
| FT-VC-DAS-RF-1-1-40-80 | 全时钟同步 | 1 | ≤40km | 80M | <1kHz | 信号更纯净 |
| FT-VC-DAS-RF-2-1-40-80 | 全时钟同步 | 2 | ≤40km | 80M | <1kHz | 信号更纯净 |
| FT-VC-DAS-RF-1-3-40-80 | 全时钟同步 | 1 | ≤40km | 80M | <3kHz | 信号更纯净 |
| FT-VC-DAS-RF-2-3-40-80 | 全时钟同步 | 2 | ≤40km | 80M | <3kHz | 信号更纯净 |
| FT-VC-DAS-RF-1-1-40-200 | 全时钟同步 | 1 | ≤40km | 200M | <1kHz | 信号更纯净 |
| FT-VC-DAS-RF-2-1-40-200 | 全时钟同步 | 2 | ≤40km | 200M | <1kHz | 信号更纯净 |
| FT-VC-DAS-RF-1-3-40-200 | 全时钟同步 | 1 | ≤40km | 200M | <3kHz | 信号更纯净 |
| FT-VC-DAS-RF-2-3-40-200 | 全时钟同步 | 2 | ≤40km | 200M | <3kHz | 信号更纯净 |
| FT-VC-DAS-CFS-40-250-1 | 全集成模块 | 1 | ≤40km | 80M | <3kHz | DAS光路+采集卡+体积小 |
| FT-VC-DAS-CFS-40-250-2 | 全集成模块 | 2 | ≤40km | 80M | <3kHz | 全集成2路 |
| FT-VC-DAS-CFS-60-250-1 | 全集成模块 | 1 | ≤60km | 80M | <3kHz | 距离长 |
| FT-VC-DAS-CFS-60-250-2 | 全集成模块 | 2 | ≤60km | 80M | <3kHz | 距离长 |
采集卡选型表
| 产品型号 | 采样率 | 通道数 | 接口类型 | 核心功能特性 | 典型应用 |
| FT-VC-DAQ-2480 | 250M | 2通道 | PCIe x8 | DAS高速采集 性价比之选 | 分布式声学传感 (DAS) |
| FT-VC-DAQ-2480-E | 250M | 2通道 | 千兆以太网 (RJ45) | DAS高速采集 性价比之选 | 分布式声学传感 (DAS)，测风雷达 |
| FT-VC-DAQ-2480-OE | 250M | 2通道 | 万兆光口 (Spf+ 10G) | 光口传输，边缘部署 | 分布式声学传感 (DAS) |
| FT-VC-DAQ-2510D | 1G | 2通道 | PCIe x8 | 硬件IQ解调 高分辨率 | 高精度DAS系统 |
| FT-VC-DAQA-2510 | 1G | 2通道 | PCIe x8 | 集成AWG扫频源 一体化方案 | 啁啾DAS系统，雷达，OCT，高精度扫频光纤传感系统 |
| FT-VC-DTS-ETH-250M-2 | 250M | 2通道 | 千兆以太网 (RJ45) | DTS测温专用优化 低噪声设计 | 分布式温度传感 (DTS)，气象雷达 |
| FT-VC-DVS-ETH-100M-2 | 100M | 2通道 | 千兆以太网 (RJ45) | DVS采集卡集成平均及差分算法 | 分布式光纤振动传感 (DVS) |
北亿纤通旗下吴教授2022-2025年连续四年入选全球前2%顶尖科学家榜单(https://elsevier.digitalcommonsdata.com/datasets/btchxktzyw/6）
本产品仅展示部分参数（161），如有需要，请联系我们。
