描述

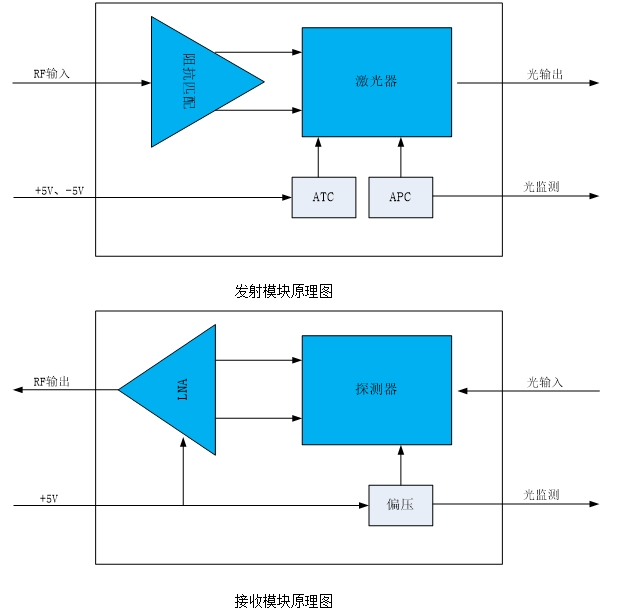

发射模块将射频信号转换为光信号输出，输出波长符合ITU CWDM和DWDM标准。接收模块将输入的光信号转换为射频信号输出。模块金属腔体密封，具备一定的抗电磁兼容能力。
特点
● 发射响应频率：5~12000MHz（无制冷CWDM）
5~18000MHz（制冷DWDM）
● DWDM发射波长：18~62(C波段ITU间隔)
● CWDM发射波长：1290~1370nm(间隔20nm)
● 输出光功率：10dBm
● 发射RIN：≤-155dB/Hz
● 接收响应频率：5~18000MHz
● 发射输入P-1dB：≥+15dBm
● 光电/电光转换插损：≤30dB
● 谐波抑制：≤30dBc
● 1MHz杂散抑制：≤65dBc
● 相位一致性(定制)：≤±3o
● 幅度一致性(定制)：≤±1.5dB
● 带内平坦度(定制)：≤3dB
应用
● 光通信
● 无线通信
● 5G
性能指标
| 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
| CWDM发射响应频率 | 5 | — | 12000 | MHz | – | |
| DWDM发射响应频率 | 5 | — | 18000 | MHz | – | |
| DWDM发射波长 | 18~62(C波段ITU间隔) | — | ||||
| CWDM发射波长 | 1290~1370nm(间隔20nm) | — | ||||
| 输出光功率 | — | 10 | — | dBm | – | |
| 发射RIN | — | — | -155 | dB/Hz | – | |
| 光电/电光转换插损 | — | — | 30 | dBc | ||
| 谐波抑制 | 30 | — | — | dBc | ||
| 1MHz杂散抑制 | 60 | — | — | dBc | ||
| 幅度一致性(定制) | — | 1.5 | — | dB | ||
| 相位一致性(定制) | — | ±3 | — | o | ||
| 带内平坦度(定制) | — | 3 | — | dB | ||
| 输入/输出驻波 | — | — | 2 | — | ||
| 接收响应波长 | 1100 | 10 | 1650 | nm | ||
| DWDM发射模块供电电压 | ±4.75 | ±5 | ±5.25 | V | ||
| CWDM发射模块供电电压 | +4.75 | +5 | +5.25 | V | ||
| 接收模块供电电压 | +4.75 | +5 | +5.25 | V | ||
| DWDM发射模块功耗 | — | 5 | 10 | W | ||
| CWDM发射模块功耗 | — | 3 | 5 | W | ||
| 接收模块功耗 | — | 3 | 5 | W | ||
| 工作温度 | -40 | — | +75 | ℃ | ||
| 存储温度 | -50 | — | +85 | ℃ | ||
外形尺寸图

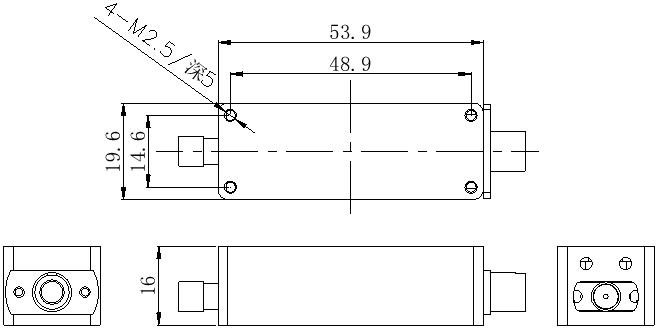

CWDM发射模块、接收模块

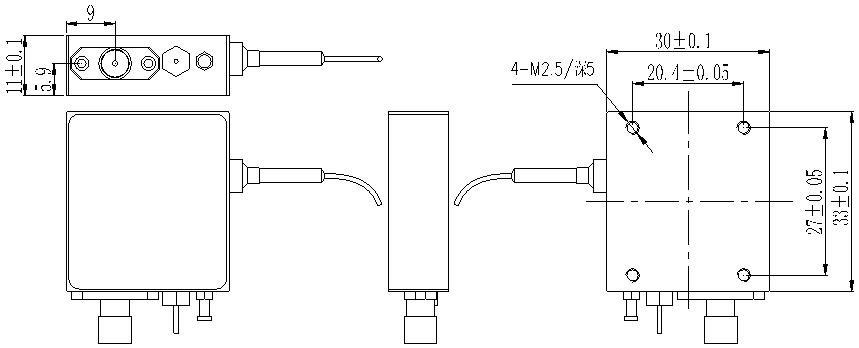

DWDM发射模块

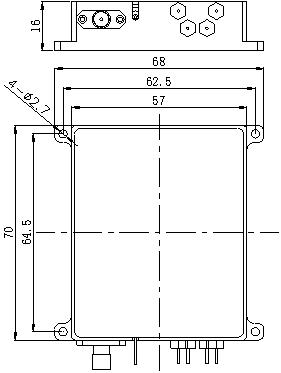

带放大接收模块
接口定义
CWDM发射模块
| 引 脚 | 符 号 | 类 型 | 描 述 |
| 1 | -5V | – | 电源负端 |
| 2 | GND | – | 电源地 |
| 3 | SMA-I | – | 发射射频信号输入 SMA |
| 4 | Fiber-O | – | 尾纤光输出 FC/UPC |
DWDM发射模块
| 引 脚 | 符 号 | 类 型 | 描 述 |
| 1 | +5V | – | 电源正端 |
| 2 | -5V | – | 电源负端 |
| 3 | GND | – | 地 |
| 4 | SMA-I | – | 发射射频信号输入 SMA |
| 5 | Fiber-O | – | 尾纤光输出 FC/UPC |
接收模块
| 引 脚 | 符 号 | 类 型 | 描 述 |
| 1 | +5V | – | 电源正端 |
| 2 | GND | – | 电源地 |
| 3 | SMA-O | – | 接收射频信号输出 SMA |
| 4 | Fiber-I | – | 尾纤光输入 FC/UPC |
订购信息
| 型号 | 名称 | 描述1 | 描述2 | 描述3 |
| FT-49-TxxCSLPTPF | 低相噪时钟发射模块 | xx CWDM波长 | S波段 | 波段可选 |
| FT-49-TxxCCLPTPF | 低相噪时钟发射模块 | xx CWDM波长 | C波段 | 波段可选 |
| FT-49-TxxDSLPTPF | 低相噪时钟发射模块 | xx DWDM波长 | S波段 | 波段可选 |
| FT-49-NxxCLPLTPF | 模拟发射模块 | xx CWDM波长 | L波段 | 波段可选 |
| FT-49-NxxDLPLTPF | 模拟发射模块 | xx DWDM波长 | L波段 | 波段可选 |
| FT-49-N55WLPLRPF | 模拟接收模块 | 55 长波接收 | L波段 | 波段可选 |
| FT-49-N55WLPWGPF | 模拟接收模块（增益） | 55 长波接收 | L波段 | 波段可选 |
北亿纤通 | F-tone Networks
企业邮箱：sales@f-tone.com
企业手机：19081343401
企业电话：028-85255257
企业传真：028-85977702
注：本产品有全国产化型号可选
本产品为FT-49系列，仅展示部分参数，如有需要，请联系我们。
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. rther details are available from any F-tone Networks sales representative.
