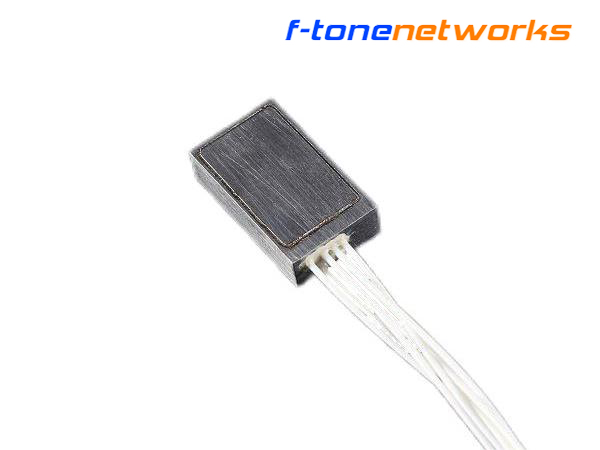

北亿纤通5-1 Hybird UC WDM Mux demux是一款新一代结构的单通道CWDM粗波分和5通道DWDM密波分混合的微型化WDM复用解复用器件，其封装尺寸为25.814.46.5mm，插损值小于1.6dB。它利用在C波段1531 nm和1551nm的区间，DWDM工作信道与CWDM的导通带重叠的特性，来最大限度地发挥DWDM的技术功能，该器件利用TFF光学薄膜滤波片，采用三维自由空间程压缩技术的设计, 该器件与标准三端口器件相比较，它的体积缩小到五十分之一，插损值减小到二分之一；器件光路及关联材料采用全玻璃材料，具备更优的技术指标和更高的可靠性，能够满足工业温度的运行条件；壳体封装采用可伐材料激光焊接工艺，确保器件能够在苛刻的环境下使用。
产品特点：
● 超低插损，6通道的最大插损值小于1.6dB，支持远距离高质量传输；
● 超小封装体积，为模块或者机箱腾出安装空间或者通风空间；
● 波长精度高，可单个通道精细调节；
● 超工业温度范围运行，完全无源：无电源需要，无制冷需要；
● 激光焊接封装，单侧出纤结构，便于安装。
产品应用：
● 借助微型化尺寸，集成到各类标准和非标准WDM收发器中；
● 适用于主干网、城域网和区域网；
● -40°C〜 85°C的工作温度范围，适应各类无温控特殊应用环境，是绿色低碳应用；
● 采用耐腐蚀的不锈钢壳体封装，满足苛刻的使用环境。
技术参数
| Parameter | Unit | Specifications |
| Number of CWDM channels | CH | 1 |
| Number of DWDM channels | CH | 5 |
| CWDM channel spacing | nm | 20 |
| DWDM channel spacing | Hz | 100G |
| CWDM pass bandwidth | nm | lc±6.5 |
| DWDM pass bandwidth | nm | lc±0.11 |
| Channel center wavelength | nm | 1310 and C21, C23, C26, C30, C35 or ITU |
| Channel insertion loss | dB | ≤1.6 |
| Adjacent channel isolation | dB | ≥30 |
| Non-adjacent channel isolation | dB | ≥40 |
| Return loss | dB | ≥45 |
| Directivity | dB | ≥50 |
| PDL | dB | ≤0.3 |
| Passband ripple | dB | ≤0.5 |
| Power handling | mW | ≤500 |
| Fiber type | – | ITU-T G657 A2 |
| Pigtail type | – | 0.9mm white loose tube |
| Operating temperature | °C | -40~+85 |
| Storage temperature | °C | -40~+85 |
| Connector type | – | FC/APC |
| Footprint dimension (LxWxH) | mm | 25.8*14.4*6.5 |
| Pigtail length | m | ≥1.0 |
北亿纤通 | F-tone Networks
企业邮箱：sales@f-tone.com
企业手机：19081343401
企业电话：028-85255257
企业传真：028-85977702
注：本产品有全国产化型号可选
本产品为FT-W1系列，仅展示部分参数，如有需要，请您联系我们。
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
光学性能测试
测试光纤收发模块的眼图情况、接收灵敏度、消光比、波长、发光、光接收、电流和电压，以确保信号质量、传输的稳定性和可靠性。
Traffic Testing
测试误码率和丢包率，使其符合相应标准，确保收发器的性能。
光学性能测试
测试光纤收发模块的眼图情况、接收灵敏度、消光比、波长、发光、光接收、电流和电压，以确保信号质量、传输的稳定性和可靠性。
端面测试
检查光纤收发模块的端面并保持清洁，以实现更稳定的数据传输、更好的性能和耐用性。
