3GHz DWDM集成模拟光发模块

特点
● 超小体积 30mm8.4mm7mm
● 超宽的工作频率范围 100MHz~3GHz
● +5V 单电源工作
● 支持 ITU C 波段
● 自动温度控制(ATC)功能和光功率告警功能
● 平坦的频率响应
● 大动态范围
● 出色的 EMC/EMI 设计

运用
● 光源
● 天线拉远
● 光纤延迟线
● 分布式天线系统
● 宽带无线通信
● OFDM 光纤传输系统

绝对最大额定值

项目	符号	测试条件	最小	最大	单位
工作温度范围	Topr	壳体温度	-40	+70	°C
存储温度范围	Tstg		-55	+85	°C
直流工作电压	Vd		+4.7	+5.5	V
射频输入功率	Prf	连续波信号	—	20	dBm
相对湿度	Hr		10	95	%
压强	Pr		86	106	kPa
静电等级 ESD		人体模型	—	Class 1A

典型指标

项目	测试条件	最小	典型	最大	单位
工作频率范围		0.1 ~ 3			GHz
光波长	λ0 为 ITU C 波长	可选			nm
波长精度范围	全温范围	λ0 -0.2	0	λ0 +0.2	nm
发射光功率	+25℃	—	9	—	dBm
增益 (1)	全温范围	-28	-25	—	dB
带内波动	100MHz~3GHz	—	±1.0	±1.2	dB
RF 回波损耗	100MHz~3GHz	—	-12	-10	dB
输入 P-1dB	1GHz	18	20	—	dBm
无杂散动态范围 SFDR (1)	1GHz	114	120	—	dB · Hz2/3
	2GHz	111	117	—
	3GHz	109	115	—
输入三阶交调点(1)	1GHz	36	42	—	dBm
	2GHz	33	39	—
	3GHz	30	36	—
噪声系数 (1)	1GHz	—	36	39	dB
	2GHz	—	37	40
	3GHz	—	38	41
工作电压	+5V 直流	+4.8	+5	+5.2	V
稳态电流	+5V	—	100	550	mA
启动电流	+5V	—	—	900	mA
重量		—	14	15	g

说明:(1)把光发和北亿纤通光收模块的尾纤通过光法兰盘直接相连进行测试。

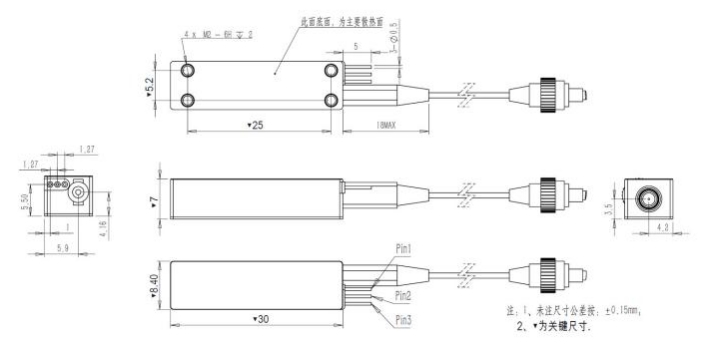

机械结构 (单位: mm)

说明：模块请用 M2 的螺钉安装，具体的螺钉长度请根据使用条件决定。

订购信息

FT-79-OM	–	T	S	M	xxx	N	F	–	O	W	00
			工作频率S： 3GHz		发射波长(3)127 :1270nm 129 :1290nm…137:1370nm     153:1530nm     155:1550nm     xxC： ITU C 波段  xx 表示波长代码， 具体见下表		光接口和光纤     F： FC/APC 普通 单模光纤			工作温度范围    W：-40 ~ 70℃	特殊定义       00：不带放大

说明:(3)如有其他波长需求，可以联系定制。

ITU C 波段波长代码 xx 列表如下:

xx	频率(THz)	中心波长(nm)	xx	频率(THz)	中心波长(nm)
17	191.7	1563.86	40	194.0	1545.32
18	191.8	1563.05	41	194.1	1544.53
19	191.9	1562.23	42	194.2	1543.73
20	192.0	1561.42	43	194.3	1542.94
21	192.1	1560.61	44	194.4	1542.14
22	192.2	1559.79	45	194.5	1541.35
23	192.3	1558.98	46	194.6	1540.56
24	192.4	1558.17	47	194.7	1539.77
25	192.5	1557.36	48	194.8	1538.98
26	192.6	1556.55	49	194.9	1538.19
27	192.7	1555.75	50	195.0	1537.40
28	192.8	1554.94	51	195.1	1536.61
29	192.9	1554.13	52	195.2	1535.82
30	193.0	1553.33	53	195.3	1535.04
31	193.1	1552.52	54	195.4	1534.25
32	193.2	1551.72	55	195.5	1533.47
33	193.3	1550.92	56	195.6	1532.68
34	193.4	1550.12	57	195.7	1531.90
35	193.5	1549.32	58	195.8	1531.12
36	193.6	1548.51	59	195.9	1530.33
37	193.7	1547.72	60	196.0	1529.55
38	193.8	1546.92	61	196.1	1528.77
39	193.9	1546.12

北亿纤通 | F-tone Networks

企业邮箱：sales@f-tone.com
企业手机：19081343401
企业电话：028-85255257
企业传真：028-85977702

注：本产品有全国产化型号可选
本产品为FT-79系列，仅展示部分参数，如有需要，请联系我们。
