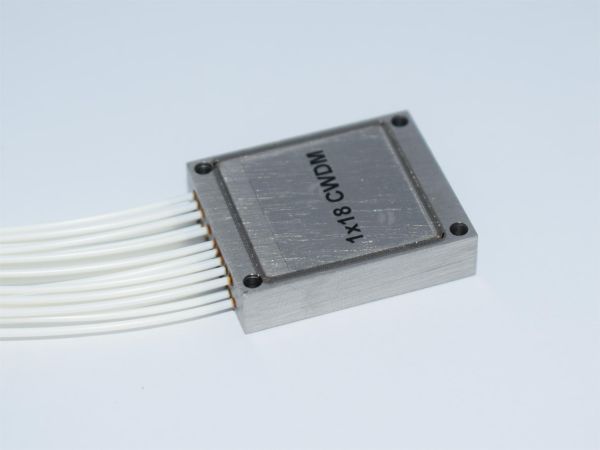

18 CH UC CWDM Mux demux

北亿纤通18 CH UC CWDM Mux de超高可靠性和超宽温度范围的运行特性，广泛应用于城域核心网、城域接入网和企业网。与三端口技术的传统CWDM器件相比较体积缩小到五十分之一、插损减少一半以上；与双侧出纤的CCWDM器件相比较，北亿纤通的UC-CWDM器件具备满足工业温度运行的热稳定特性，单侧出纤的设计，使得体积缩小到四分之一。，独特的热应力控制技术提高了产品的可靠性，使得器件能够满足工业温度的运行条件；壳体封装采用可伐材料激光焊接工艺，确保器件能够在苛刻的环境下使用。

产品特点：
● 超低插损，18通道的典型插损值小于1.5dB；
● 超小封装体积，为模块或者机箱腾出安装空间或者通风空间；
● 波长精度高，可以单个通道精细调节；
● 超工业温度范围运行，满足温控环境运行；
● 激光焊接封装，单侧出纤结构，便于安装。

产品应用：
● 借助微型化尺寸，集成到各类标准和非标准CWDM收发器中；
● 适用于城域网、区域网和CWDM网络，为解决光纤到户的最后一公里提供珍贵的插损支持；
● 多速率的混合复用服务，可实现1G/10G/25G/40G/100G/200G以太网、SAN、OTN、SDH/SONET和本地视频业务的灵活组合；
● -40°C〜 85°C的工作温度范围，适应各类无温控环境，起到绿色低碳节能作用；
● 采用耐腐蚀的不锈钢壳体封装，满足苛刻的使用环境。

技术指标：

Parameter	Unit	Specifications
Number of channels	CH	18
Operating wavelength	nm	1260~1620
Center wavelengths	nm	1271~1611 or 1270~1610
Channel spacing	nm	20
Pass bandwidth	nm	lc ± 6.5
Insertion loss(max)	dB	≤1.8
Insertion loss(typical)	dB	≤1.5
Wavelength thermal stability	nm/°C	≤0.002
Adjacent channel isolation	dB	≥30
No-adjacent channel isolation	dB	≥40
Return loss	dB	≥45
Directivity	dB	≥50
PDL	dB	≤0.2
Passband ripple	dB	≤0.5
Power handling	mW	≤500
Fiber type	–	ITU-T G657 A2
Pigtail type	–	0.9mm white loose tube
Operating temperature	°C	-40~+85
Storage temperature	°C	-40~+85
Footprint dimension (LxWxH)	mm	28*22.5*6.5 or 28*22.8*5.95
Pigtail length	m	≥1.0

北亿纤通 | F-tone Networks

企业邮箱：sales@f-tone.com
企业手机：19081343401
企业电话：028-85255257
企业传真：028-85977702

注：本产品有全国产化型号可选

本产品为FT-W1系列，仅展示部分参数，如有需要，请您联系我们。

Important Notice

Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.

The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
