光旁路交换机

产品特点
● 对于光物理链路的透明传输
● 支持千兆及万兆网络
● 多样化心跳方式
● 低插损、高稳定瞬时切换

应用范围
● 网路安全节点设备保护系统
● 拉远传送设备节点保护系统

技术参数

参数	单位	指标
		单模	多模
测试波长	nm	1310 / 1550	850
插入损耗	dB	≤  1.5	≤  1.5
回波损耗	dB	≥ 45	≥30
串扰	dB	≥  55	≥  35
波长相关损耗	dB	≤ 0.25	≤ 0.25
偏振相关损耗	dB	≤  0.1	≤  0.1
切换时间	ms	＜  10	＜  10
光纤类型		SM（ 9/125um ）	MM（ OM3 ）
光连接器		MPO/PC（公头）
监控端口		RJ45、 RS-232
工作电源	V	AC: 85 ～  264（ 50/60Hz ）或  DC: 36  ～  72
功耗	W	＜  5
工作温度	℃	-5 ～  55
存储温度	℃	-20 ～ 75
机箱类型		1U 标准 19”机架（ 483 ×220 ×44mm ）

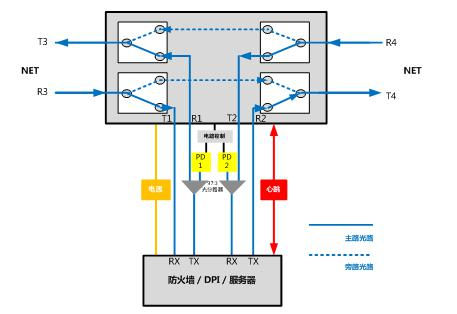

光路原理

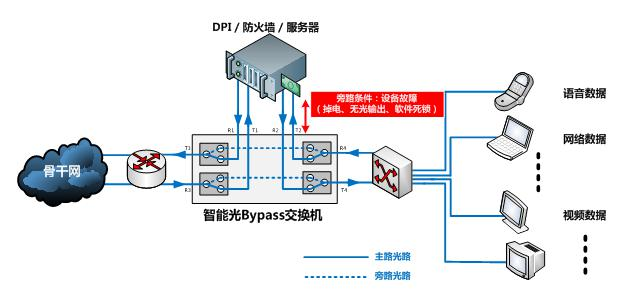

应用方案

订购信息 FT-98－OBP－A－B－C－D－E－F－G

A	B	C	D	E	F	G
结构	工作波长	保护方式	保护 路数	光探测路 数	心跳/通信接 口	供电方式
1:1U固定式	3:13/15 单模	1:掉电	1:1 盘 4 路	0:无探光	1:USB	1:USB 供电
2: 1U   插盘式	4:85 多模	3:掉电+  被动心跳	2:2 盘 8 路	1:R1 R2 探测	2:RS232	2:AC85~265V
X:其它	X:其它	4:掉电+  主动心跳	3:3 盘 12 路	2:R1-R4 探测	3:RJ45	3:DC36~72V
		5:探光+  被动心跳	4:4 盘 16 路	X:其他	4:RS232/RJ45	4:双 AC
		6:探光+  主动心跳	X:其 它		5:RS485	5:双 DC
		X:其它			6:RS485/RJ45	6:混合 AC/DC

北亿纤通 | F-tone Networks

企业邮箱：sales@f-tone.com
企业手机：19081343401
企业电话：028-85255257
企业传真：028-85977702

注：本产品有全国产化型号可选
本产品为FT-98系列，仅展示部分参数，如有需要，请联系我们。
