集成型粗波分复用器,Compact CWDM,Compact CWDM集成型粗波分复用

产品分类:WDM波分复用器

F-TONE Technology版权所有
  • 模块封装:
  • 模块波长:
  • 更新时间:2014-10-03 13:04
  • 官方网址:http://www.f-tone.com
  • 数据手册:请联系我们sales获得
  • 购买须知

    CONTENT



    集成型粗波分复用器/Compact CWDM


    北亿纤通集成型粗波分复用器(Compact CWDM)简称CCWDM,利用光空间反射技术这一独特的工艺制造。北亿纤通CCWDM的封装尺寸紧凑小巧,具有低插入损耗、优秀的通道一致性、高品质的可靠性,可以实现分波和合波的功能,集成化的特点让它在使用中更加灵活。

    北亿纤通CCWDM符合Telcordia GR-1209-GR01221-CORE标准。

    █ 特性:

    • 低插入损耗和偏振相关损耗
    • 高隔离度
    • 高可靠性
    • 优秀的通道一致性插损
    • 设计紧凑小巧
    • 使用灵活


    █ 应用:

    • 波分复用系统
    • 网络监测
    • 光学测试系统
    • 无源光网络PON
    • CATV系统


    █ 规格参数:

    参数/ Parameters

    1x4

    1x8

    中心波长/ Channel Center Wavelength

    ITU, ITU+1

    通道带宽/Passband (nm)

    ITU±6.5

    工作波长/Operating Wavelength (nm)

    1460~1620 or 1260~1620

    通道间隔/Channel Space (nm)

    20

    光纤类型/Fiber Type

    SMF-28e or G657A1

    最大插入损耗/Max IL (dB)

    1.0

    1.5

    隔离度/

    Isolation(dB)

    相邻通道/Adjacent Channel

    30

    非相邻通道/Non-Adjacent Channel

    40

    通道平坦度/Ripple (dB)

    0.3

    偏振相关损耗/PDL (dB)

    0.2

    偏振模式损耗/PMD (ps)

    0.1

    回波损耗/RL (dB)

    50

    方向性/Directivity (dB)

    50

    可耐功率/ Power Hangding(mw)

    500

    连接头类型/ Connector Type

    SC or FC or LC

    工作温度/Operating Temperature (℃)

    070

    储存温度/Storage Temperature (℃)

    -4085

    封装尺寸/ Package Dimension(mm)

    (L) 53.8×(W)28×(H)8 or 客户定制

    注:所有损耗不包括连接头之损耗

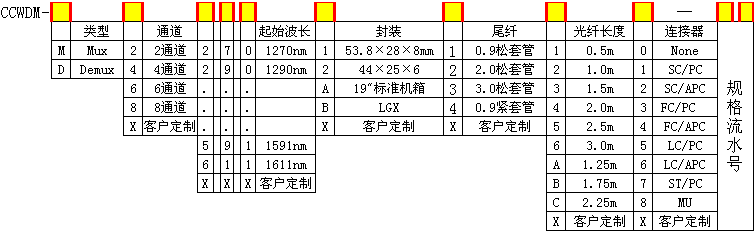

    █ 订购信息:
