    近些年,“三网融合”成为整个通信行业最大热点之一。三网融合包含业务融合,终端融合,网络融合等诸多方面。三网融合是个循序渐进、逐步完善的过 程。其中,“网络”的融合作为三网融合的根基所在,至关重要。上海贝尔遵循广电网络建设“高起点、高水平、高效益”的指导思想以及业务牵引、突出重点、统 筹规划和分段实施的原则,在原有三重播放业务架构的基础上,提出高效能网络(High Leverage Network)的演进解决方案。从接入、汇聚、边缘、核心等各个层面实现广电网络技术的端到端提升,为广电打造一张高性能、高可控的多业务承载网络,为 整个“三网融合”奠定基石。高效能网络解决方案为广电提供端到端整网平滑升级改造和融合的最佳路径。在接入侧,利旧现有同轴电缆,提供双向、高带宽的无阻 塞接入,满足用户各种业务的体验;在边缘汇聚,融合的边缘网关实现统一的用户管理;核心层面,T比特级的核心路由器以及基于贝尔实验室创新技术的100G 长距传输,提供面向未来的流量承载,充分满足广电各个阶段业务发展的需要。

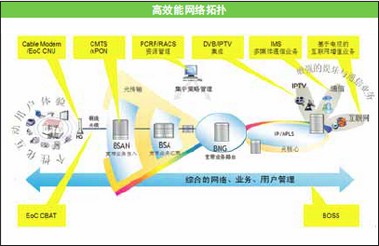

    图

      融合多种接入技术

      首先,在接入侧,PON+EoC解决方案,光纤更 靠近用户,海量带宽轻松获得。作为第三代具有应用使能机制的OLT系统,7360 ISAM FX可满足多种接入技术融合的要求,支持包括GPON、EPON、10G GPON、10G EPON、P2P(点到点)等多种接入技术。同时,该款OLT可提供更强大的处理能力、更高密度的线卡和端口,每槽位最多可提供16个PON口,单机框最 高可提供256个PON口,每槽位带宽高达160G/bps,NT矩阵交换能力高达2T/bps,都是业界首屈一指。同时该平台,配备内置OTDR功能, 支持高效经济的接入网网络运维。此外,7360 ISAM FX设备内嵌AE业务使能处理芯片,为广电不断提供创新的商业模式。上海贝尔EoC解决方案是采用低频调制,基于HomePlug AV技术的EoC接入方案。可通过局端设备接入CATV信号和IP数据信号,输出混合信号到同轴电缆分配网,配合EoC终端设备(CNU),组成最后一百 米高速互联接入网解决方案。该方案可以实现有线电视用户宽带接入的同时,便于进行有线电视网络宽带、双向化改造,有效发挥有线电视网频带宽、成本低、易普 及的优势。

      打造高效灵活的光传送

      在传送层面,未来广电网络主要承载高清电视、数 字音频节目、新型互动节目、高速数据接入和话音等“三网融合”业务,无论是从更大容量颗粒度、QoS能力、还是数据处理能力上都提出了全新的承载需求,上 海贝尔端到端高效能传输网络解决方案是针对广电现网的实际情况,从新技术、优化的网络层次的角度为广电打造一个全新的、安全可靠、高效灵活的下一代光传送 网络。

      在国家干线以及省内干线,100G 高速波分系统的应用将会成为主流。上海贝尔100G 1830 PSS相干光波分平台,最先选择了业界优选的100G调制格式PDM-QPSK,将波特率减半至25~28G,实现2bit/Hz的几无损伤的传输。通过 采用相干光检测技术并配合采用贝尔实验室独创的DSP独特算法、以及一流的FEC纠错技术,有效提高光信噪以及接收端灵敏度,抑制系统各种非线性效应,在大大提高系统整体传输性能的同时,也确保了网络从10G向100G的平滑演进。在城域网络,我们建议采用OTN+PTN的方式建设城域网。

    在汇聚接入层,分组化趋势日臻显著,分组内核的PTN技 术已是业界普遍认可的主要的技术选择。而在核心层面,传统Gbit级别的容量将成为主要的带宽瓶颈,需要更大容量的Tbit级别的业务处理能力、以及更灵 活的调度交换能力。上海贝尔端到端1850 TSS PTN解决方案,全系列产品全面覆盖核心层到接入层,2005年发布全球首款PTN设备,目前已在国内外各大运营商网络中得到广泛的部署。 2007年以来,多次参加并全面通过国内三大运营商的反复论证和测试。1850 TSS采用贝尔实验室独创的独特的通用矩阵,支持MSTP向PTN+OTN+GMPLS的平滑演进,初期可作为完全的MSTP设备进行组网,根据数据业务发展情况逐步演进到完全的PTN配置,因此,无论将来业务模式如何改变,都无需再为缺乏扩展性和选择哪种技术而难于抉择,可帮助减少因业务需求不断变化而带来设备投资(CAPEX)风险。

      构建差异化IP网络

       在业务控制层面,我们将“尽力而为”的单一服务转变为每用户/每业务可控的差异化服务随着公众用户的VOIP话音和视频(如IPTV)类新型宽带业务融 合到IP网络的需要,IPoE的承载模式比PPPoE更加适合这样的业务需求,同时面向多业务的双向层次化QoS对网关设备提出了更高的控制能力要求,传 统BRAS上对单一Internet上网业务的简单的QOS机制以及性能的限制已不能满足要求。宽带网络论坛的TR101架构提出了网络边缘业务控制设备 从单一支持PPPoE的设备(国内运营商主要为BRAS)向宽带网络业务网关-BNG设备(同时支持PPPoE和IPoE)演进。7750 SR是一款真正意义上的BNG设备,能够同时支持PPPoE和IPoE,打破了传统SR和BRAS的设备差异,从硬件上统一用一台设备实现了BRAS和 SR的所有功能。

      随着如IPTV等三网融合业务的发展,由于PPPoE接入方式在业务支持能力方面的内在缺点,将逐步被 IPoE/DHCP接入方式所替代,BRAS作为传统IP网络的重要设备之一也终将退出历史舞台。因此广电采用具备BNG功能的设备建设IP网络可以兼顾 未来网络演进并节省投资,即网络结构简化为单边缘架构,在同一设备、同一端口下同时接入PPPoE和IPoE,从而实现对用户资源及QoS策略的统一部署 和管理,同时实现对每用户/每业务的精细化控制和QoS保证,是业务融合的方向。7750 SR具有超大平台,作为Tbit级别的业务路由器,单槽位处理能力最大可达到400G。7750内置了针对视频优化的处理机制,对视频业务提供全局的性能 监控和保障,提升用户体验。

      除此之外,上海贝尔提供下一代IP核心路由器平台,7950 XRS。该系列路由器平台体积小、效率高,是面向未来的平台。作为该系列的旗舰产品,7950 XRS-40支持高达32Tbps的交换容量,整机可支持多达160个100GE端口,其端口密度是当前常规核心路由器的5倍,7950 XRS的背板及光接口被设计成可支持2Tbps的单槽容量和支持多机箱集群,使得整个平台在未来最大可扩容至240Tbps,并且支持400GE和 1Tbps等超高速接口。依托最新的芯片技术(FP3)及先进的系统设计,7950 XRS将能耗降低至仅需1瓦 /Gb。使用7950 XRS将100G甚至400G,1000G等高速链路引入到IP传输网络中,将大大推动和简化核心网络演进,从而帮助运营商轻松地应对日益增长的客户需 求。

    广泛部署NGB项目

      上海贝尔一直致力于帮助广电三网融合的打造,近年来积极参与全国各地的三网融合项目。在上海东方有线NGB(Next Generation Broadcasting,即下一代广播电视网)项目中,7750 SR路由器和1830 PSS OTN设备凭借3T比特概念(即数据、传输和接入平台都达到T比特速率)和优势性能,分别担纲NGB城域网核心层和汇聚层及波分传输关键设备。同时,上海贝尔独家承建南京广电ASON核 心平台建设项目。在山东广电,PON解决方案以及OTN解决方案等也获得规模部署。在全球市场,我们的解决方案广泛服务于各个有线电视运营商,包括墨西哥 CableVision、阿根廷CableVision、莫斯科有线(Mostelecom)等有线电视服务提供商的网络中均有广泛的应用。
