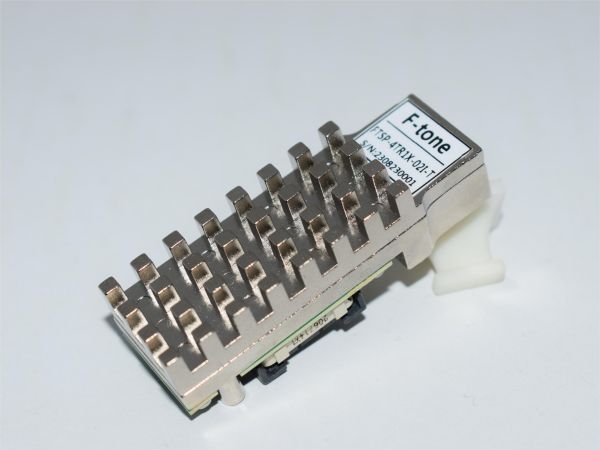

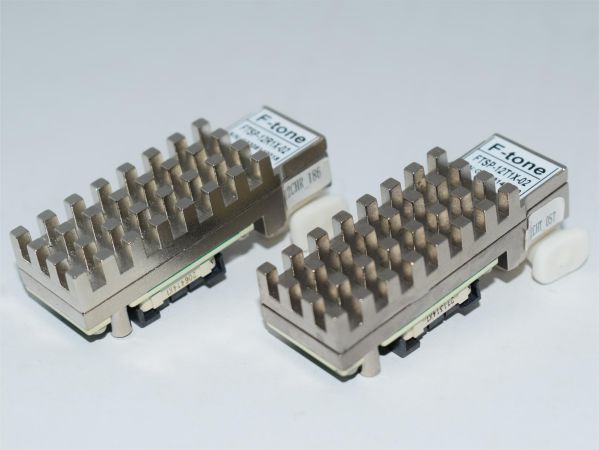

SNAP12 6.25G十二路并行发射光模块

特性

• 典型传输速率6.25G（单通道）
• SNAP12封装形式
• 十二路信号并行传输，发射光模块
• 采用VCSEL阵列，具有功耗小的特点
• 工作温度-40℃～+85℃
• 3V单电源供电

应用

甚短距离的高速数据通信连接（板级互连、机架间互连、系统级互连），服务器与存储器阵列的互连。

主要性能指标

典型传输速率	6.25Gbps
光接口类型	MPO插拔型
电接口类型	MEG-ARRAY
中心波长	850nm
平均发射光功率（典型值）	-2.5dBm(25℃)
电源电压	3.3V
工作温度	-40℃～+85℃

SNAP12封装形式十二路发射模块尺寸图

                             外形尺寸   单位为毫米

尺寸符号	L	L1	L2	W	W1	W2	H	H1	A
最大值	49.9	6.7	–	17.6	15.5	–	15.4	12.3	–
公称值	49.5	6.2	30.23	17.2	15	13.72	15	11.7	8
最小值	49.2	6.0	–	16.9	14.8	–	14.4	11.2	–
注：未注尺寸公差按GB/T1804—1992中m级

订购信息

FTSP-12T62-02	F-tone SNAP12 十二路并行发射光模块，6.25G每通道，商业级	-GC:全国产空：非全国产
FTSP-12T62-02I	F-tone SNAP12 十二路并行发射光模块，6.25G每通道，工业级
FTSP-12T62-02M	F-tone SNAP12 十二路并行发射光模块，6.25G每通道，军品级

北亿纤通 | F-tone Networks

企业邮箱：sales@f-tone.com
企业手机：19081343401
企业电话：028-85255257
企业传真：028-85977702

注：本产品有全国产化型号可选
