产品特点
● VCSEL 激光器
● InGaAs PIN-TIA PD 接收
● 50/125μm、62.5/125μm 多模光纤
● 标准的 SFP 管脚定义
● LC 光接口
● 兼容国际标准 SFP MSA(INF8074I)、SFF-8472、ITU-T G.957
● 带数字诊断功能 DDMI
● 单 +3.3V 供电
● CML 差分输入和输出
● LVTTL 告警输出
● 满足 ROHS 要求
● 全金属屏蔽 EMI 低
● 工作温度：商业级：0 ~ +70°C
扩展级：-20 ~ +85°C
工业级：-40 ~ +85°C
产品应用
● 千兆以太网
● ATM/SONET/SDH
● 交换机和路由器
● 其他光传输系统
描述
SFP 是成本优化且高性能产品，可以在 50/125μm、62.5/125μm 多模光纤上传输 550M；光模块内部包含 3 部分： 激光发射器、PIN 光接收器、和数字诊断接口 DDMI 控制单元；所有光模块满足 I 级激光安全标准；光模块全兼容 SFP 的多源协议 MSA和 SFF8472 标准，更多信息请参考 SFP MSA。
产品规格
(1) 绝对最大额定值
| 参数 | 符号 | 最小值 | 最大值 | 单位 |
| 存储温度 | Ts | -40 | +85 | ℃ |
| 工作温度 | Tc | 0 | +70 | ℃ |
| -20 | +85 | ℃ | ||
| -40 | +85 | ℃ | ||
| 输入电压 | / | GND | Vcc | V |
| 供电电压 | Vcc-VEE | 0 | +3.6 | V |
备注：
1、超过这些值中的任何一个都可能立即损坏设备。
(2) 推荐操作条件
| 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
| 存储温度 | Ts | -40 | – | +85 | ℃ |
| 工作温度 | Tc | 0 | – | +70 | ℃ |
| -20 | – | +85 | ℃ | ||
| -40 | – | +85 | ℃ | ||
| 供电电压 | Vcc | 3.1 | 3.3 | 3.5 | V |
| 供电电流 | Icc | – | – | 300 | mA |
| 速率 | DR | – | 1250 | – | Mbps |
(3) 光学特性
| 光发射 | ||||||
| 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
| 中心波长 | λc | 830 | 850 | 860 | nm | |
| 谱宽 | Δλ | – | – | 0.85 | nm | |
| 平均输出光功率 | Po | -10 | – | -3 | dBm | |
| 消光比 | ER | 9 | – | – | dB | |
| 上升和下降时间(20%~80%) | Tr/Tf | – | – | 0.26 | ns | |
| 输出眼图 | 满足 ITU-T G.957 | |||||
| 光接收 | ||||||
| 接收波长 | λc | 770 | 850 | 870 | nm | |
| 接收灵敏度 | RSENS | – | – | -18 | dBm | 1 |
| 接收饱和光功率 | PRS | -3 | – | – | dBm | 1 |
| 信号丢失告警 | / | -35 | – | – | dBm | 告警：高 电平 |
| 信号丢失去告警 | / | – | – | -20 | dBm | |
| 信号丢失迟滞 | / | 0.5 | – | 5 | dBm | |
备注：
1、灵敏度和饱和是在数据速率 1.25Gbps 测得。
(4) 电气特性
| 发射 | |||||||
| 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 | 备注 | |
| 差分输入阻抗 | ZIN | 90 | 100 | 110 | Ω | ||
| 差分输入电压摆幅 | VIN | 500 | – | 2400 | mV | 2 | |
| TX-Disable 电压 | 关断 | / | 2.0 | – | Vcc | V | |
| 使能 | / | 0 | – | 0.8 | V | ||
| TX-Fault 电压 | 报错 | / | 2.0 | – | Vcc | V | |
| 正常 | / | 0 | – | 0.8 | V | ||
| 接收 | |||||||
| 差分输出电压摆幅 | VOUT | 600 | – | 2000 | mV | 3 | |
| LOS 电压 | 高 | / | 2.0 | – | Vcc | V | |
| 低 | / | 0 | – | 0.8 | V | ||
备注：
1、此电流不包括输出负载；
2、CML 输入，内部交流耦合；
3、内部交流耦合。

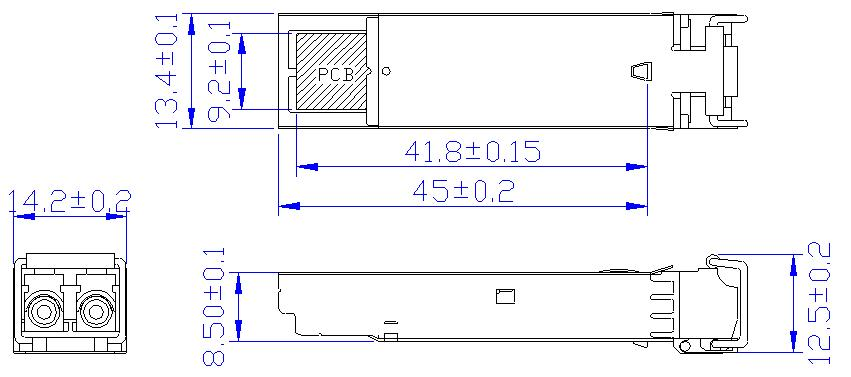

机械规格
LC 光接口
订单信息
| 产品型号 | 规格描述 |
| BYCS-8512-02D | SFP 多模双纤/1.25G/850nm/550M/商业级/3.3V/LC |
| BYCS-8512-02DE | SFP 多模双纤/1.25G/850nm/550M/拓展级/3.3V/LC |
| BYCS-8512-02DI | SFP 多模双纤/1.25G/850nm/550M/工业级/3.3V/LC |
北亿纤通 | F-tone Networks
企业邮箱： sales@f-tone.com
企业手机：19081343401
企业电话：028-85255257
企业传真：028-85977702
注：本产品有全国产化型号可选
本产品仅展示部分参数，如有需要，请您联系我们。
