产品特点
● Mini Size
● Fast Switch Speed
● Low Insertion Loss & PDL
● Wide Operating Wavelength Range
● High Reliability & Stability
应用范围
● Network Monitor System
● Remote Fiber Testing System
● Module & System Integration
● Instrumentation
性能指标
| 型 号 | FT-98-MEMS-1X64 | ||
| 光纤类型 | SM | MM | |
| 工作波长 | 1260~1650nm | 850±20nmor 1310±20nmor 1400~1700nm | |
| 测试波长 | 1310/1550nm | 850/1310/1550nm | |
| 插入损耗 1 | ≤1.0dB（ Typical ：0.8 ）（ N≤16 ）≤1.8dB（ Typical ：1.6 ）（ 16＜N≤64 ） ≤2.0dB（ Typical ：1.8 ）（ 64＜N≤144 ） ≤2.2dB（ Typical ：2.0 ）（ 144＜N≤256 ） | ≤1.0dB（ Typical ：0.8 ）（ N≤8 ）≤1.8dB（ Typical ：1.6 ）（ 8＜N≤64 ） ≤3.2dB（ Typical ：3.0 ）（ 64＜N≤128 ） | |
| 波长相关损耗 | ≤0.3 dB（ N≤16 ）≤0.4 dB（ 16＜N≤144 ） ≤0.5 dB（ 144＜N≤256 ） | ≤0.3 dB（ N≤8 ）≤0.4 dB（ 8＜N≤64 ） ≤0.6 dB（ 64＜N≤128 ） | |
| 偏振相关损耗 | ≤0.15dB | ≤0.2dB | |
| 回波损耗 | ≥45 dB | ≥30 dB | |
| 串扰 | ≥50 dB | ≥30 dB | |
| 重复性 | ≤±0.05dB | ≤±0.05dB | |
| 切换时间 | ≤15ms | ||
| 切换次数 | ≥109 次 | ||
| 输入光功率 | ≤500 mW | ||
| 工作电压/电流 | DC5V±10%≤50mA（ N≤16 ）≤250mA（ 16＜N≤64 ）≤350mA（ 64＜N≤144 ）≤500mA（ 144＜N≤256 ） | DC5V±10%≤50mA（ N≤8 ）≤250mA（ 8＜N≤32 ）≤450mA（ 32＜N≤96 ）≤550mA（ 96＜N≤128 ） | |
| 工作温度 | -5 ~ 70 °C | ||
| 存储温度 | -40 ~ 85 °C | ||
| 模块尺寸 | M1 ：34(L) x24(W) x 11(H) ±0.2mm （ N≤16 ，Bare Fiber）M2 ：60(L) x24(W) x 11(H) ±0.2mm （ N≤16 ，Loose Tube ）M3 ：90(L) x 55(W) x 12(H) ±0.2mm （ 16＜N≤64 ，Loose Tube ）M4 ：100(L) x 100(W) x 12(H) ±0.2nm（ 64 ＜N≤144 ，Loose Tube ）M5 ：110(L) x 141(W) x 12(H) ±0.2nm（ 144 ＜N≤256 ，Loose Tube ） | M1 ：34(L) x24(W) x 11(H) ±0.2mm （ N≤8 ，Bare Fiber ）M2 ：60(L) x24(W) x 11(H) ±0.2mm （ N≤8 ，Loose Tube ）M3 ：90(L) x 55(W) x 12(H) ±0.2mm （ 8＜N≤32 ，Loose Tube ）M4 ：100(L) x 100(W) x 12(H) ±0.2nm（ 32 ＜N≤96 ，Loose Tube ）M5 ：110(L) x 141(W) x 12(H) ±0.2nm（ 96 ＜N≤128 ，Loose Tube ） | |
备注:
1.所有参数均在室温工作环境下测试。
2.所有参数均不包括连接头插入损耗，一对连接头增加0.3dB损耗。

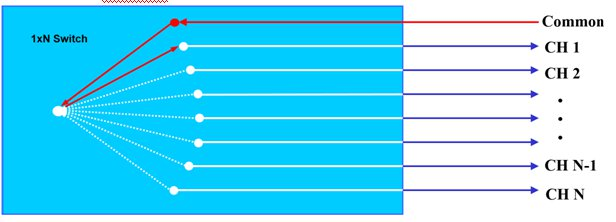

模块内部示意图
模块尺寸示意图
M1：
M2：
M3：
M4：
M5：
管脚定义
| 管脚编号 | 管脚定义 | 信号方向、类型 | 功能说明 | |
| M1/M2 | M3/M4/M5 | |||
| 5 | 1 | D0 | Input | 数据位 D0（低位） |
| 2 | D5 | Input | 数据位 D5 | |
| 2 | 3 | VCC | Power | 工作电源，DC 5V ，1.0A |
| 4 | D7 | Input | 数据位 D7（高位） | |
| 5 | D6 | Input | 数据位 D6 | |
| 4 | 6 | GND | Power | GND |
| 7 | D4 | Input | 数据位 D4 | |
| 6 | 8 | D1 | Input | 数据位 D1 |
| 9 | 9 | TXD | Output | 串口数据发送端（TTL 电平串口） |
| 10 | 10 | RXD | Input | 串口数据接收端（TTL 电平串口） |
| 7 | 11 | D2 | Input | 数据位 D2 |
| 8 | 12 | D3 | Input | 数据位 D3 |
| 12 | 13 | /BUSY | Output | 低电平准备复位或接收数据。 |
| 14 | /ALARM | Output | 高电平表示光模块运行错误。 | |
| 3 | 15 | /STROBE | Input | 下降沿执行数据位。 |
| 14 | 16 | /RESET | Input | 低电平复位到通道 0。 |
| 11 | GND | Power | GND | |
| 13 | MODE | 低电平数据位控制切换，高电平 UART 控制切换 | ||
| 1 | NC | 悬空 | ||
备注：M3、M4和M5模块电气接口使用MOLEX 的 87833-1620，推荐客户连接器使用MOLEX 的 87568-1694。
数据位切换逻辑表
| /RESET | D7 | D6 | D5 | D4 | D3 | D2 | D1 | D0 | Channel |
| 0 | X | X | X | X | X | X | X | X | 0 |
| 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 1 |
| 0 | 0 | 0 | 0 | 0 | 0 | 0 | 1 | 2 | |
| 0 | 0 | 0 | 0 | 0 | 0 | 1 | 0 | 3 | |
| 0 | 0 | 0 | 0 | 0 | 0 | 1 | 1 | 4 | |
| … | … | … | … | … | … | … | … | … | |
| 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 256 |
UART 程控指令说明
本模块可以通过 TTL UART 接口接收控制信号来实现自动测量或实时监控。
（1）、本模块每次只能执行一个指令。通常等程序返回相应值后才可以输入下一条指令。
（2）、请使用大写字母。
（3）、实际操作中输入尖括弧“<”作为开始符、尖括弧“>”作为结束符。
（4）、指令错误返回<ER>。
程控指令集
| 命令 | 描述 | 示例 | |
| <RESET> | 重启模块 | 成功返回： <RESET_OK> | |
| <RESTORE> | 恢复出厂设置 | 成功返回： <RESET_OK> | |
| <INFO_?> | 查询模块信息 | 成功返回： | |
| <MEMS-SM-1X256_VER1.00_SN01234567890_C08.04.00051>表示 MEMS-SM-1X256 模块，版本1.00 ，SN 号 01234567890 ，产品编号 C08.04.00051 ； | |||
| <OSW_BAUD_x> | 设置或查询串口波特率1.x 为 1~9 ，分别表示波特率 2400、4800、9600、14400、19200、38400、56000、57600、115200 成功返回: <OSW_BAUD x OK>2.发送<OSW_BAUD_? >查询波特率 | 发送： <OSW_BAUD_5 >成功返回: <OSW_BAUD 5 OK>设置设备串口波特率为 19200 配置保存后重启生效！ | |
| <OSW_M_x> | 工作模式选择x ：取值0、1、? ，0表示数据位控制切换，1表示UART 控制切换，?表示查询工作模式；成功返回： <OSW_M x OK> | 发送： <OSW_M_1>成功返回： <OSW_M 1 OK>表示设置模块为 UART 控制切换；发送： <OSW_M_? >成功返回： <OSW_M_1 > 表示模块为 UART 控制切换; | |
| <OSW_01_SW_xx x> | 设置当前通道xxx ：取值 000~256 ，000 表示 0 通道，256 表示256 通道；成功返回： <OSW_01_SW_yy_OK>注：数据位控制切换模式下， 发送： <OSW_01_SW_xxx> 返回： <OSW_M_ER> | 发送： <OSW_01_SW_01>成功返回： <OSW_01_SW_02_OK> 表示切换到 2 通道； | |
| <OSW A ? > | 查询通道状态成功返回： <OSW_A_光开关通道 > | 返回： <OSW_A_01 > 表示光开关为 1 通道； | |
| <SAVE_ALL> | 保存配置成功返回： <SAVE_ALL_OK> | 对配置进行保存，如通道状态保存。 |
备注：M1 和 M2 模块不适用该指令集。

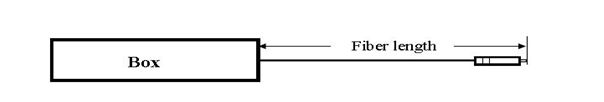

光纤长度定义
含 Boot 和连接头长度
出厂缺省配置
| 项目 | 出厂默认配置 | 备注 |
| 串口波特率 | 115200 | 8 位数据位，1 位停止位，无奇偶校验。 |
| 工作模式 | 数据位控制切换 | |
| 工作通道 | 数据位控制切换时 ，工作通道由数据 位决定；UART 控制切换时，工作通道为通道 1 ； | UART 控制切换时，模块断电再上电后保持配置保存 时的光通路状态 |
订购信息：FT-98-MEMS-1XN-A-B-C-D-E-F-G
| A | B | C | D | E | F | G |
| Mode | Wavelength | Dimension Type | Fiber type | Fiberdiameter | Fiber Length | Connector |
| S:SMM:MM | 85: 850nm13: 1310nm14: 1490nm15: 1550nm162: 1625nm165: 1650nm13/15:1310/1550nm X:Other | M1 ：34 x 24 x 11 M2 ：60 x 24 x 11 M3 ：90 x 55 x 12 M4 ：100 x 100 x 12 M5 ：110 x 141 x 12 X: Other | 5:50/1256:62.5/125 9: 9/125X: Other | 25:250um 90:900um X: Other | 05:0.5m 10:1.0m X:Other | OO:NoneFP: FC/PCFA: FC/APC SP: SC/PC SA: SC/APC LP: LC/PCLA: LC/APC MP: MPOX: Other |
北亿纤通 | F-tone Networks
企业邮箱：sales@f-tone.com
企业手机：19081343401
企业电话：028-85255257
企业传真：028-85977702
注：本产品有全国产化型号可选
本产品为FT-98系列，仅展示部分参数，如有需要，请联系我们。
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. rther details are available from any F-tone Networks sales representative.
