WMD-TDM  PON 解决方案



 当前,在我国全业务运营和网络融合的背景下,高带宽应用如视频会议、实时游戏、IPTV等正不断涌现,尤其是HDTV、网真等视频业务,对网络接入带宽提出了更高的要求,也推动着新的FTTx技术层出不穷。此外,“三网融合”的逐步推进、物联网的逐渐普及、云计算、移动互联网的发展以及固定和移动融合(FMC)等也将有力推动高带宽业务的应用和相应网络的快速发展。因此,未来光纤接入技术将向更高速率、更多传输波长、更广覆盖范围(包括长距离、大分路比)的方向发展。

TDM PON技术与WDM PON技术混合成为WDM-TDM PON,更视为一种未来发展趋势,构建一个具有更大接入容量、更高传输速率、面向全业务运营的全新光接入网,既可以解决目前的带宽不足问题,又可以相对WDM PON技术实现降低成本的目的。WDM-TDM PON技术实现手段,既可以采用中继拼接WDM与TDM技术,也可以采用WDM承载TDM技术,既可以采用上下行单纤传输,也可以上下行双纤独立传输。

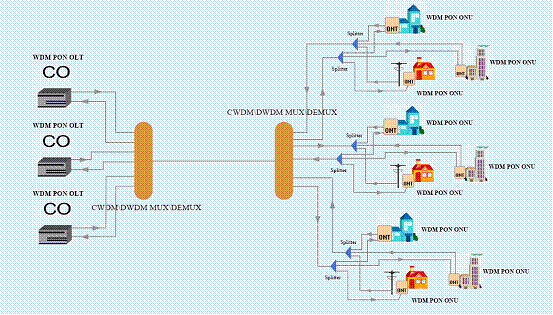

1.WDM承载TDM技术





每个WDM-TDM PON OLT光模块下行占用一个波长通道,进行广播式传输,多路WDM-TDM PON ONU光模块经过时分复用后占据一个波长通道进行突发上行。在光复用与解复用节点处均使用密波分光无源器件,如AWG、DWDM无源光模块等。



这种解决方案中所涉及的有源与无源器件:

根据组网的方案可以选用CWDM或DWDM技术。

CWDM:

有源器件:CWDM PON OLT、CWDM PON ONU

无源器件:CWDM等光复用与解复用器、光分路器

以上产品,除CWDM PON ONU(无色型)产品外,其它产品均可提供。

DWDM:

有源器件:DWDM PON OLT、DWDM PON ONU

无源器件:DWDM等光复用与解复用器、光分路器

以上产品,除DWDM PON ONU产品外,其它产品均可提供。

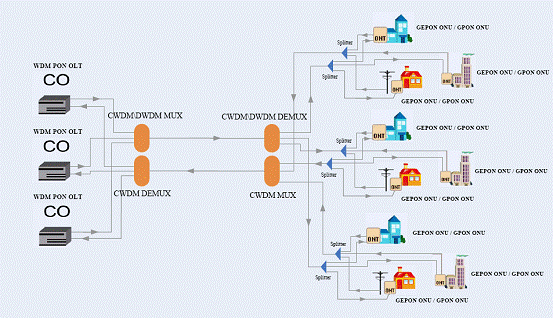

2.CWDM承载TDM技术



每个WDM-TDM PON OLT光模块下行占用一个波长通道,进行广播式传输,在光复用与解复用节点处均使用密波分或粗波分光无源器件,如AWG、DWDM无源光模块、CWDM无源光模块等,而在上行方面,多个GEPON ONU光模块或GPON ONU光模块经过时分复用后占据一个CWDM通道,在光复用与解复用节点处均使用粗波分光无源器件,如CWDM无源光模块等。在这个方案中,采用双纤或单纤组网方案,取决于该光网络中的所使用的光通道的情况。

这种解决方案中所涉及的有源与无源器件:

根据组网的方案可以为上、下行分别选用CWDM或DWDM技术。

上行选用CWDM:

有源器件:GEPON ONU或GPON ONU(需要控制波长温飘)

无源器件:CWDM等光复用与解复用器、光分路器

以上产品,均可提供,需对LD的选用提出要求,满足CWDM的要求。

下行选用CWDM或DWDM:

有源器件:CWDM PON OLT、DWDM PON OLT

无源器件:CWDM、DWDM等光复用与解复用器、光分路器

以上产品均可提供。

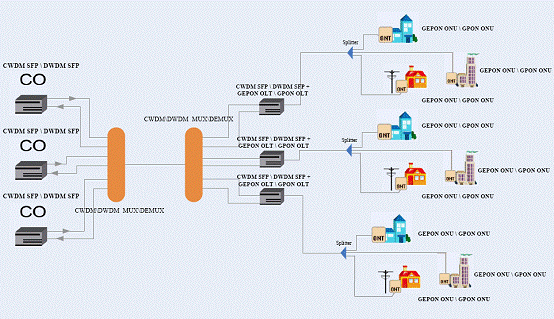

3.WDM与TDM Link技术





这种解决方案中所涉及的有源与无源器件:

根据组网的方案可以选用CWDM或DWDM技术。

有源器件:GEPON ONU、GPON ONU、GEPON OLT、GPON OLT、CWDM SFP、DWDM SFP

无源器件:CWDM、DWDM等光复用与解复用器、光分路器

以上产品,均可提供。

对于上图中的中继点的实现,可以使用CWDM SFP或DWDM SFP与GEPON OLT或GPON OLT电口拼接即可。
