产品描述
● 纯国产零部件
● 内部集成PHY芯片功能
● 光传输距离可达120km
● 单电源供电（+5~+12V）
● FC光收发器接口(FC接头不沾，随货单独包装寄出)
● 工作温度： -40℃~+50℃
产品应用
● 光纤通信链路
| 极限工作条件 | |||||
| 参数 | 符号 | 最小值 | 最大值 | 单位 | 备注 |
| 存储温度 | Ts | -40 | 50 | ℃ | – |
| 供电电压 | Vcc | – | 12.6 | V | – |
| 焊接温度 | – | – | 260 | ℃ | 接触焊脚不超过10秒 |
| 信号输入电压 | Vin | GND | 3.3 | V | – |
| 推荐工作条件 | ||||||
| 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
| 供电电压 | Vcc | 4.25 | 5.0 | 12.6 | V | |
| 工作温度 | Top | -40 | – | 50 | ℃ | |
| 工作速率 | BR | – | 1.25 | – | Gbps | |
| 功耗 | P | – | 2.2 | 3.0 | W | |
| 发射参数 | ||||||
| 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
| 光学参数 | ||||||
| 光功率 | Po(1490TX/1550RX) | +4 | – | +8 | dBm | |
| Po(1550TX/1490RX) | +2 | – | +6 | |||
| 波长 | λC(1490TX/1550RX) | 1480 | 1490 | 1500 | nm | |
| λC(1550TX/1490RX) | 1520 | 1550 | 1580 | |||
| Δλ | – | – | 1 | nm（-20dB Width) | ||
| 接收参数 | ||||||
| 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
| 光学参数 | ||||||
| 灵敏度 | Sen | – | – | -28 | dBm | |
| 饱和 | PMAX | -3 | – | – | dBm | |
| 中心波长 | λ(1490TX/1550RX) | 1500 | 1550 | 1600 | nm | |
| λ(1550TX/1490RX) | 1480 | 1490 | 1500 | |||
管脚定义
| 序号 | 名称 | 功能 |
| 1 | GND | 电源地 |
| 2 | TX_D1+ | Tranceive Data1+(发信号+) |
| 3 | TX_D1- | Tranceive Data1-(发信号-) |
| 4 | RX_D2+ | Receive Data2+(收信号+) |
| 5 | RX_D2- | Receive Data2-(收信号-) |
| 6 | VCC | 电源(DC5~12V) |
| 7 | BI_D3+ | Bi-directiona Data3+(双向信号传输) |
| 8 | BI_D3- | Bi-directiona Data3-(双向信号传输) |
| 9 | BI_D4+ | Bi-directional Data4+(双向信号传输 |
| 10 | BI_D4- | Bi-directional Data4-(双向信号传输) |

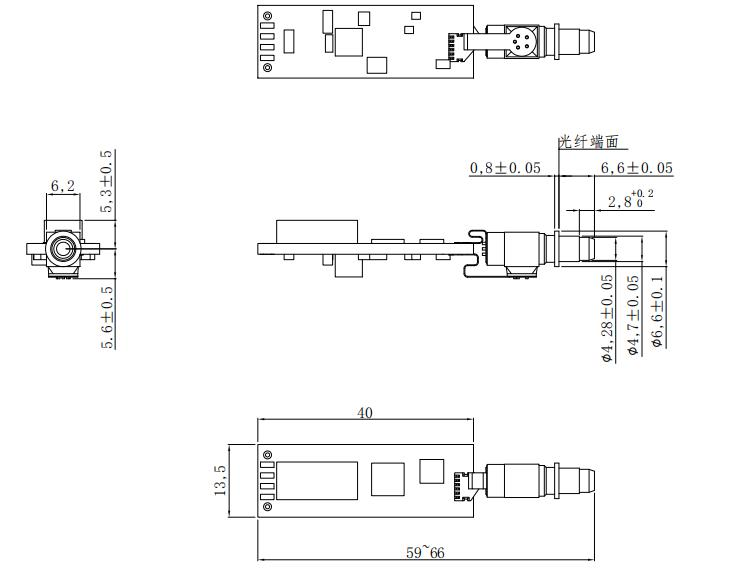

外形尺寸
备注： 未注公差：± 0.25mm
订购信息
| 型号 | 参数 | 温度(℃) |
| FT-95-1GF1GE-A-H2-GC | 超微小光纤收发器-1光1电-单模 T1490/R1550-120KM | -40 ~50 |
| FT-95-1GF1GE-B-H2-GC | 超微小光纤收发器-1光1电-单模 R1490/T1550-120KM | -40 ~50 |
北亿纤通 | F-tone Networks
企业邮箱： sales@f-tone.com
企业手机：19081343401
企业电话：028-85255257
企业传真：028-85977702
注：本产品有全国产化型号可选
本产品为微型光纤收发器，仅展示部分参数，如有需要，请联系我们。
